Quand j’ai commencé à mettre en place mon homelab, je voulais des machines compactes, efficaces et surtout évolutives. Les ThinkCentre M720q/M920q de Lenovo sont parfaits pour ça. Ils sont petits, faciles à démonter, plutôt bien pensés, et on peut vraiment leur donner un coup de boost avec du matos trouvé pour pas trop cher. Touts les composants utilisés sont listés dans mon précédent article du même thread.
Assemblage des composants
Voici un petit guide illustré de la manière dont j’ai mis à niveau l’un de ces modèles, étape par étape.
Les outils nécessaires
-
2 tournevis cruciformes (un moyen et un petit)
-
Une pince coupante
-
Une pince universelle (utile si vous avez une sortie VGA à l’arrière)
Installation RAM et Stockage NVM

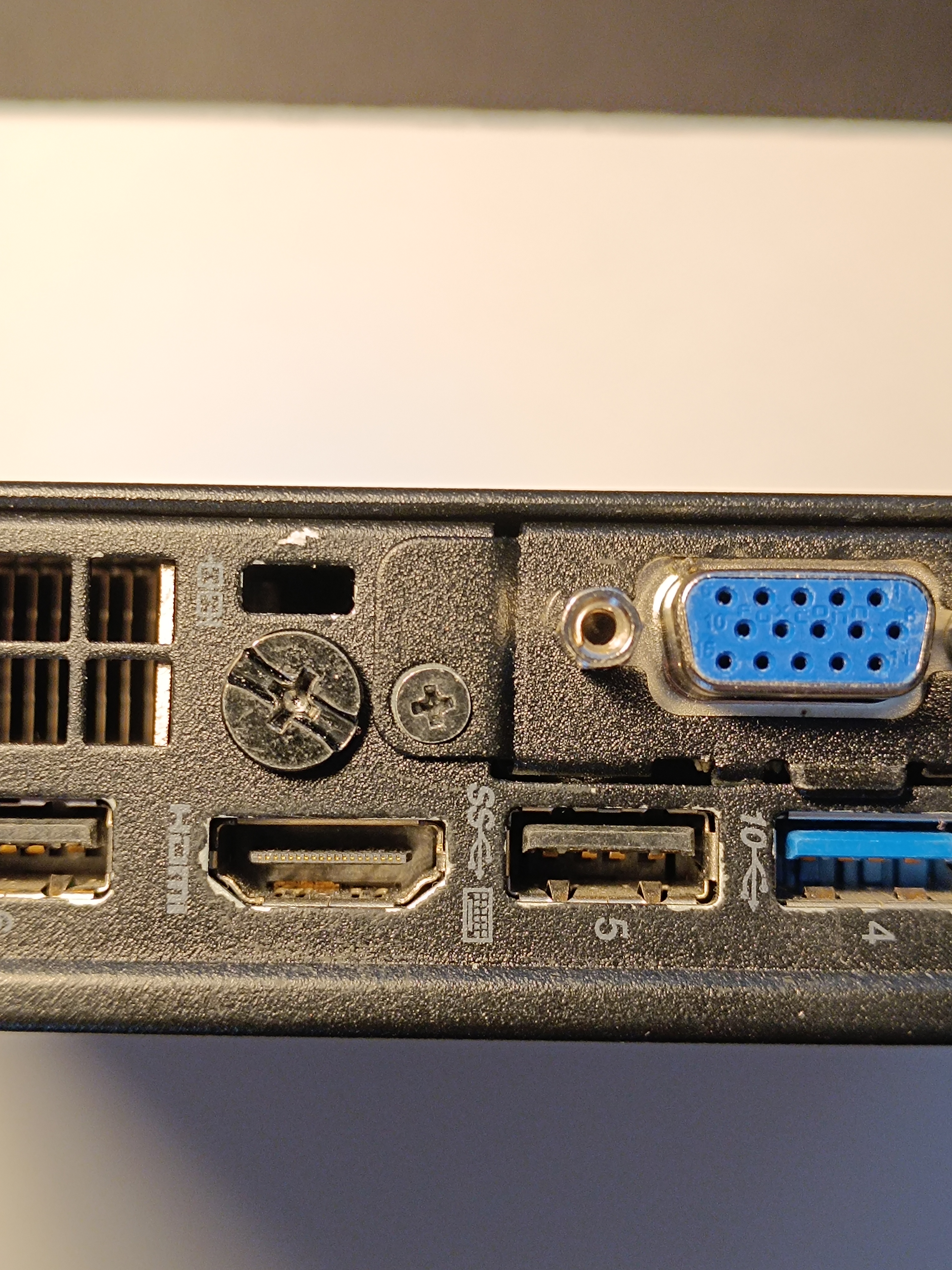

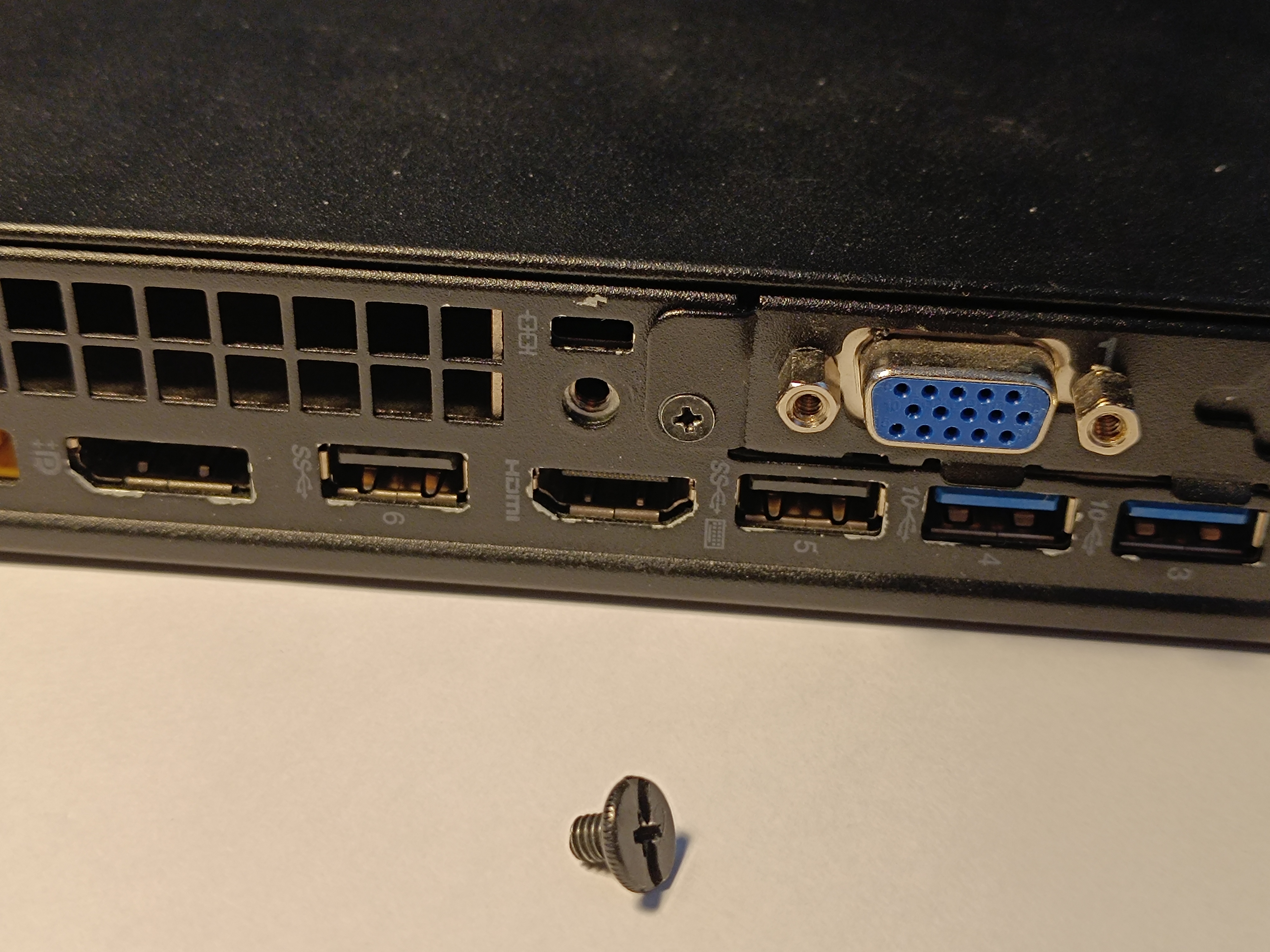

On commence par retirer la grosse vis à l’arrière.

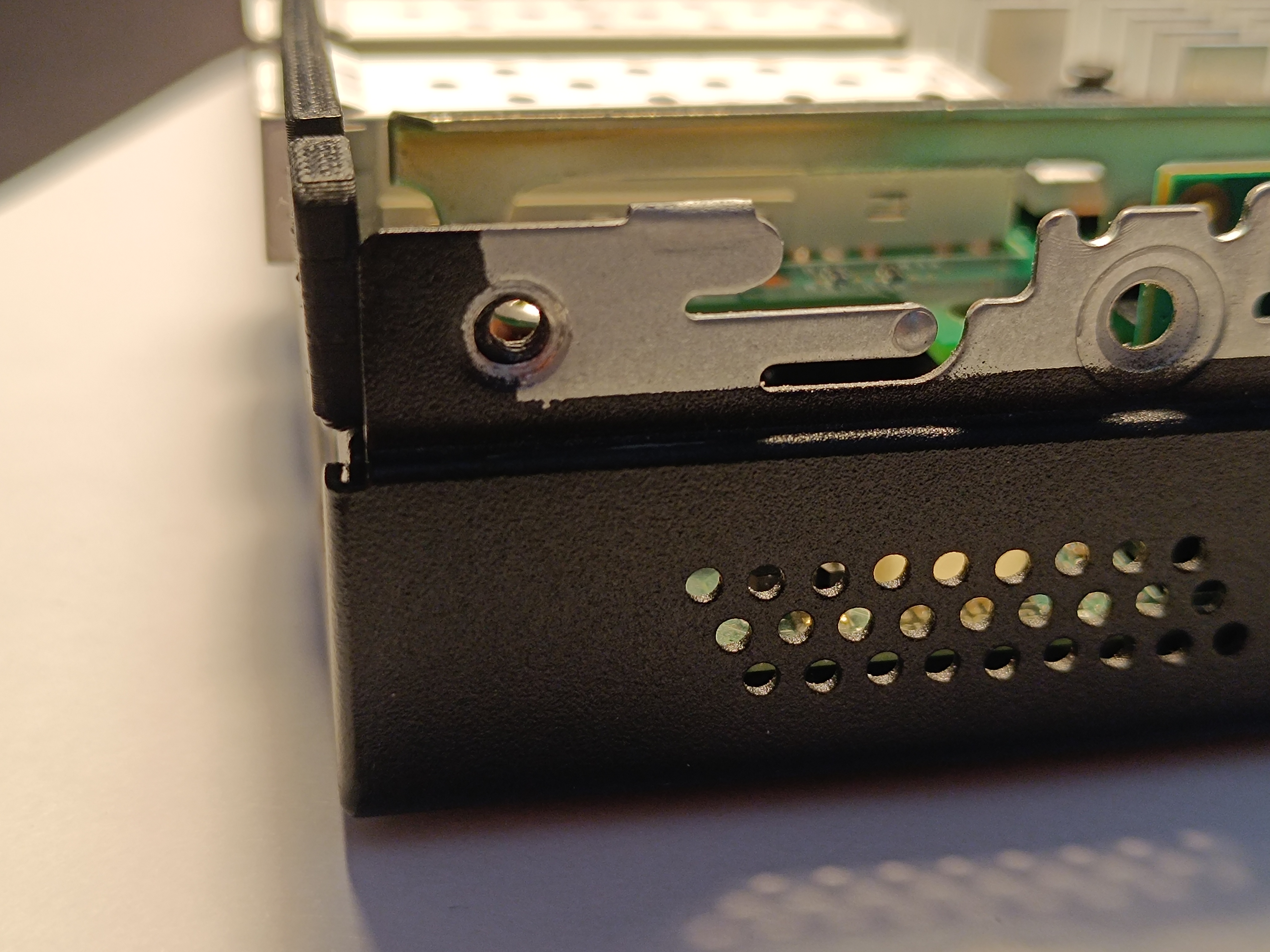

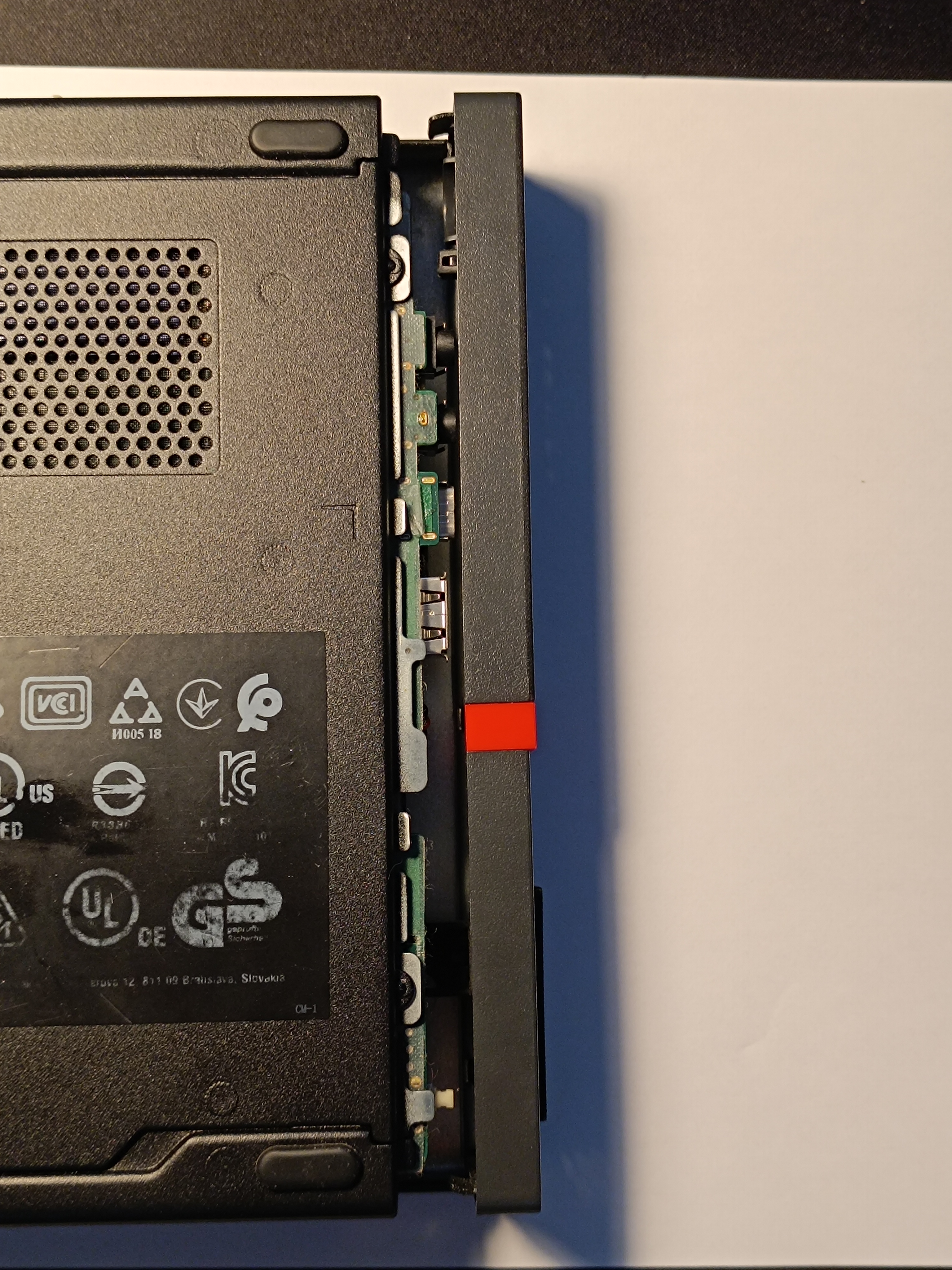

Ensuite, il faut faire coulisser doucement le capot vers l’avant, jusqu’à ce qu’il se bloque.

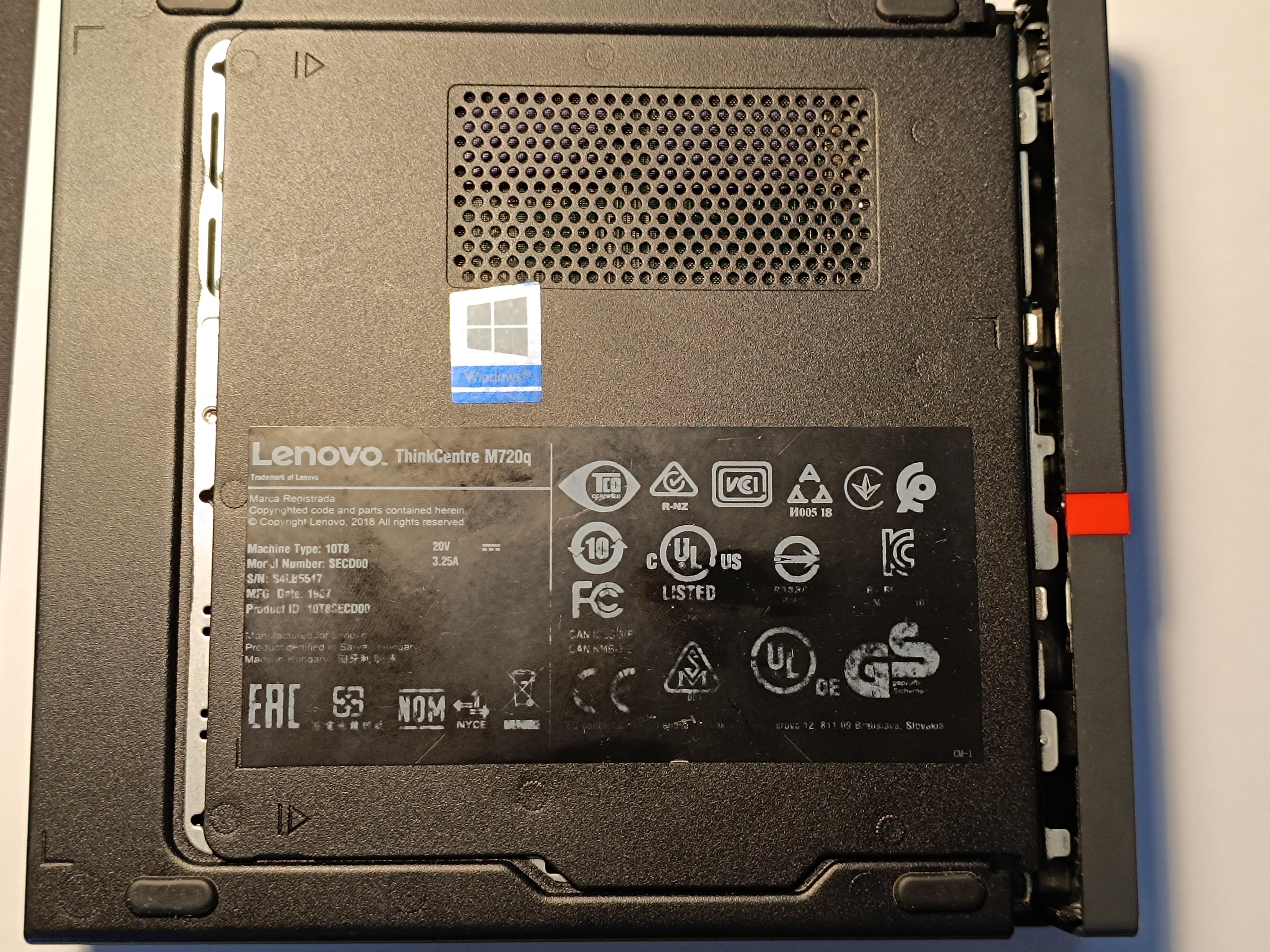

Puis on retourne la machine.
On fait coulisser le cache du dessous, puis on le retire.

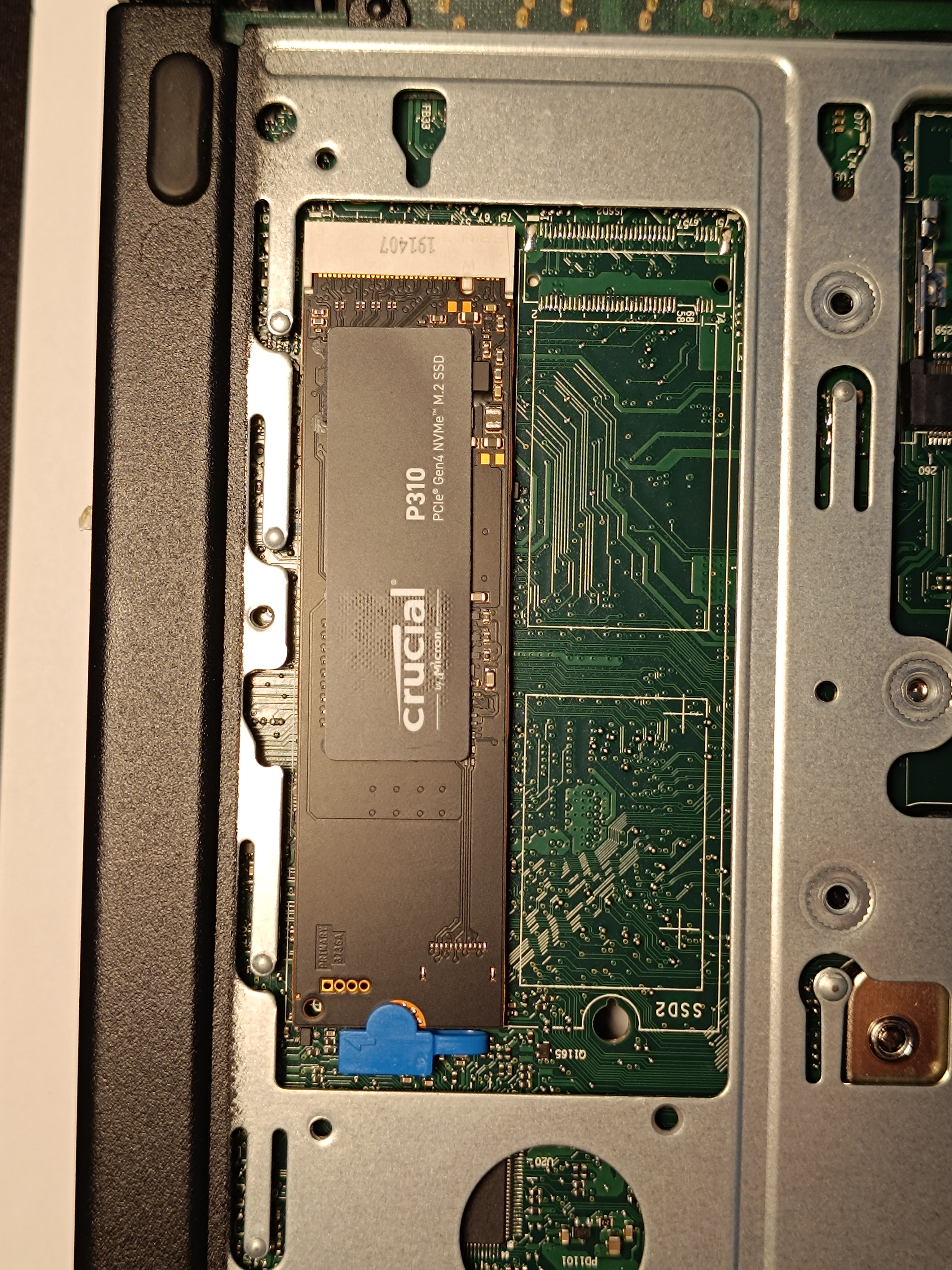

Ajout de RAM et SSD M.2

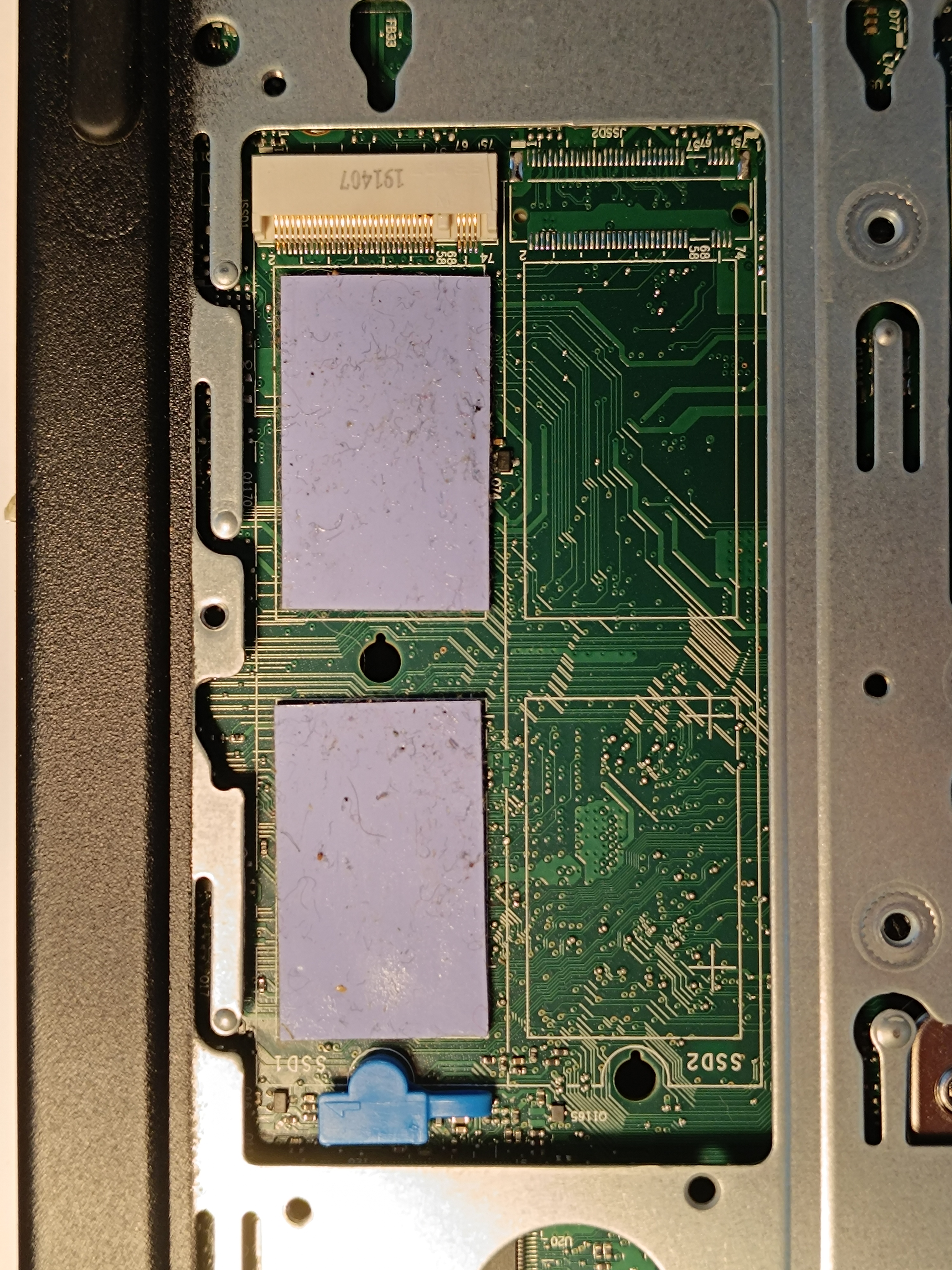

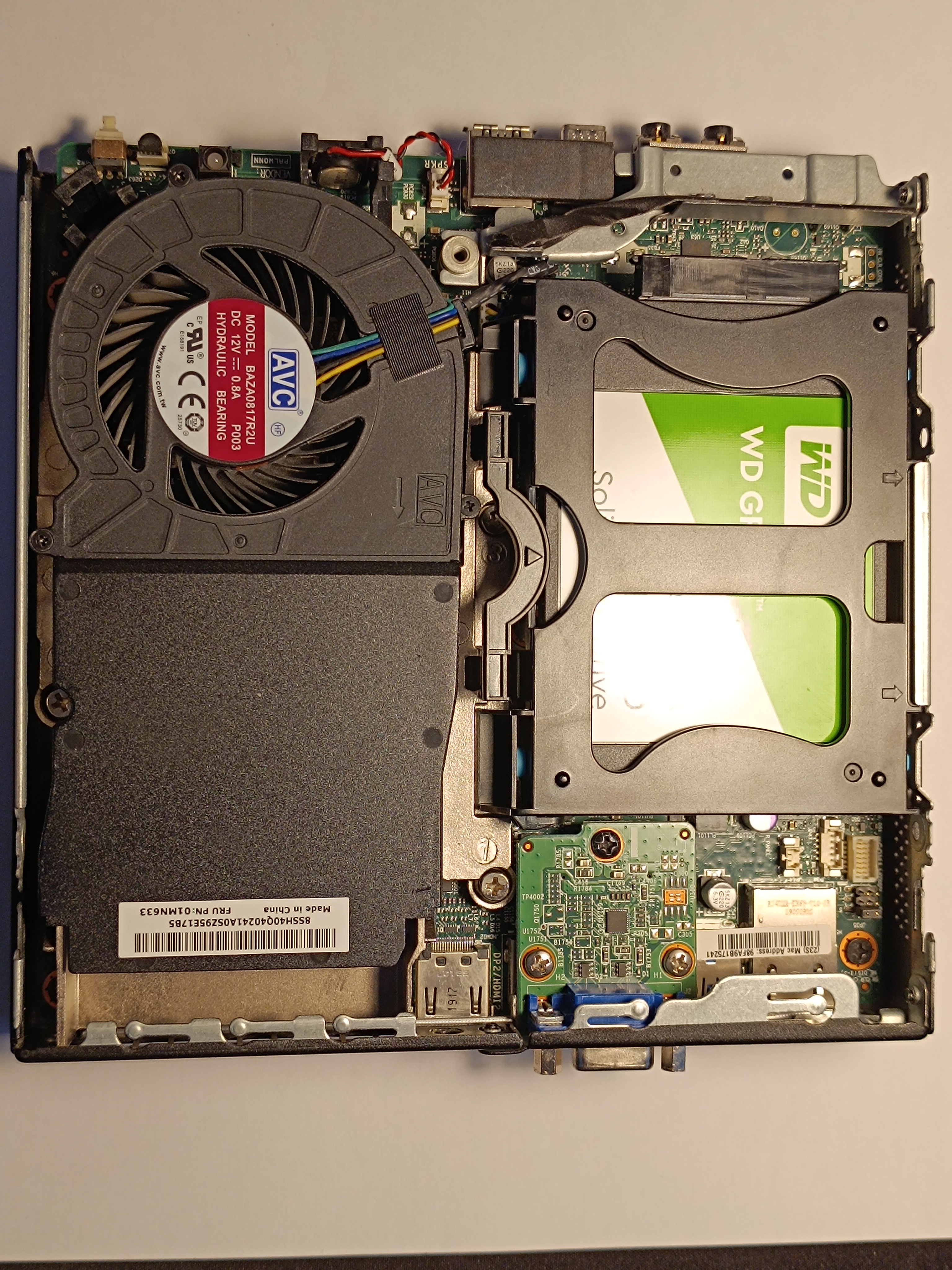

On accède maintenant aux emplacements internes.
Petite note : il est possible de souder un second slot M.2 sur la carte mère pour y ajouter un autre NVMe. Tout est bien documenté ici : github.com/badger707/m920q-dual-NVME (à vos risques et périls !)

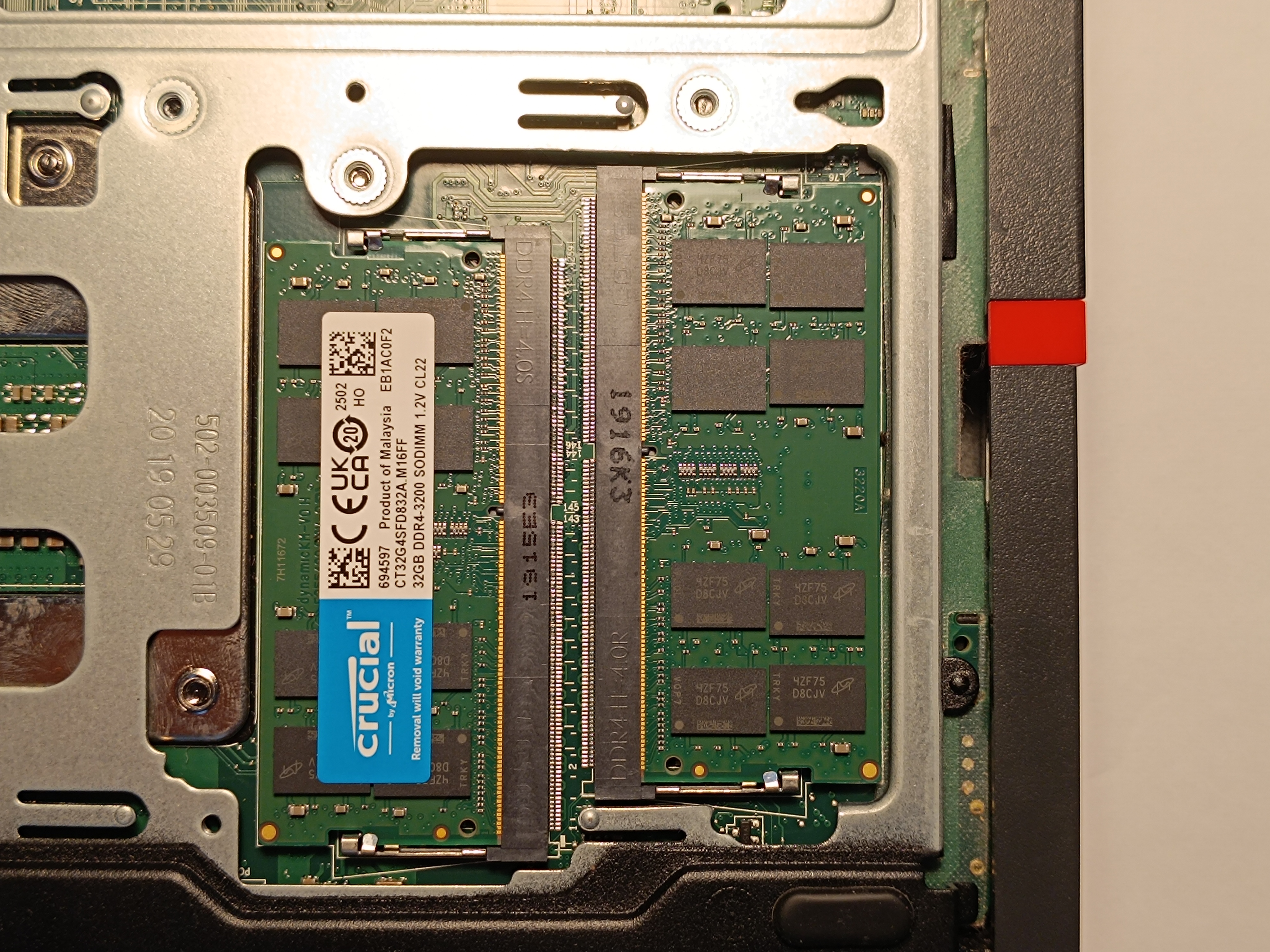

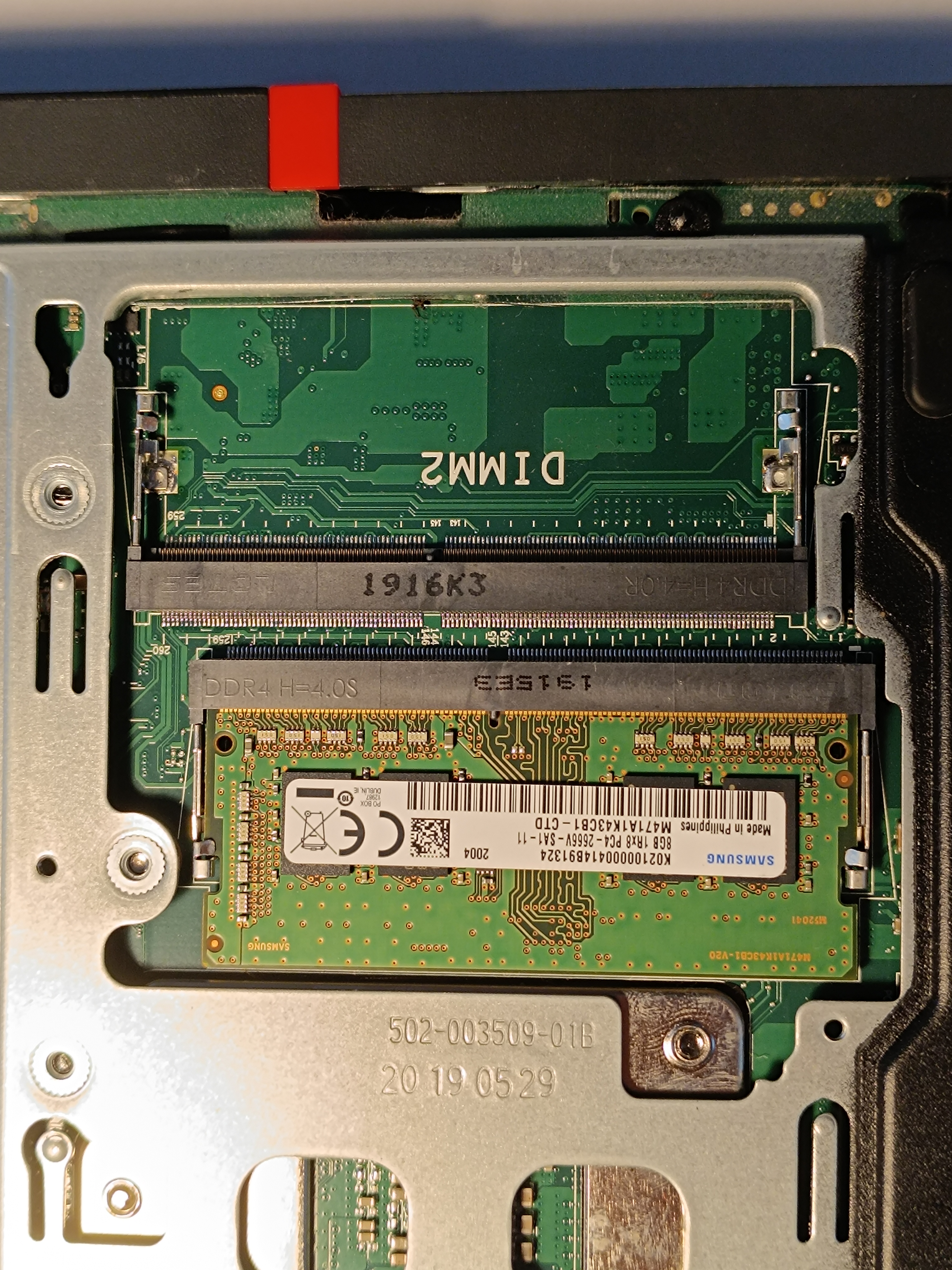

L’emplacement DIMM2 est inversé, donc il faut mettre la barrette dans l’autre sens pour qu’elle rentre.
Une fois les composants installés, on remet le capot supérieur, puis on retourne à nouveau la machine.
Dépose des éléments bloquants
Avant d’installer les nouveaux composants, il y a quelques éléments d’origine à retirer.

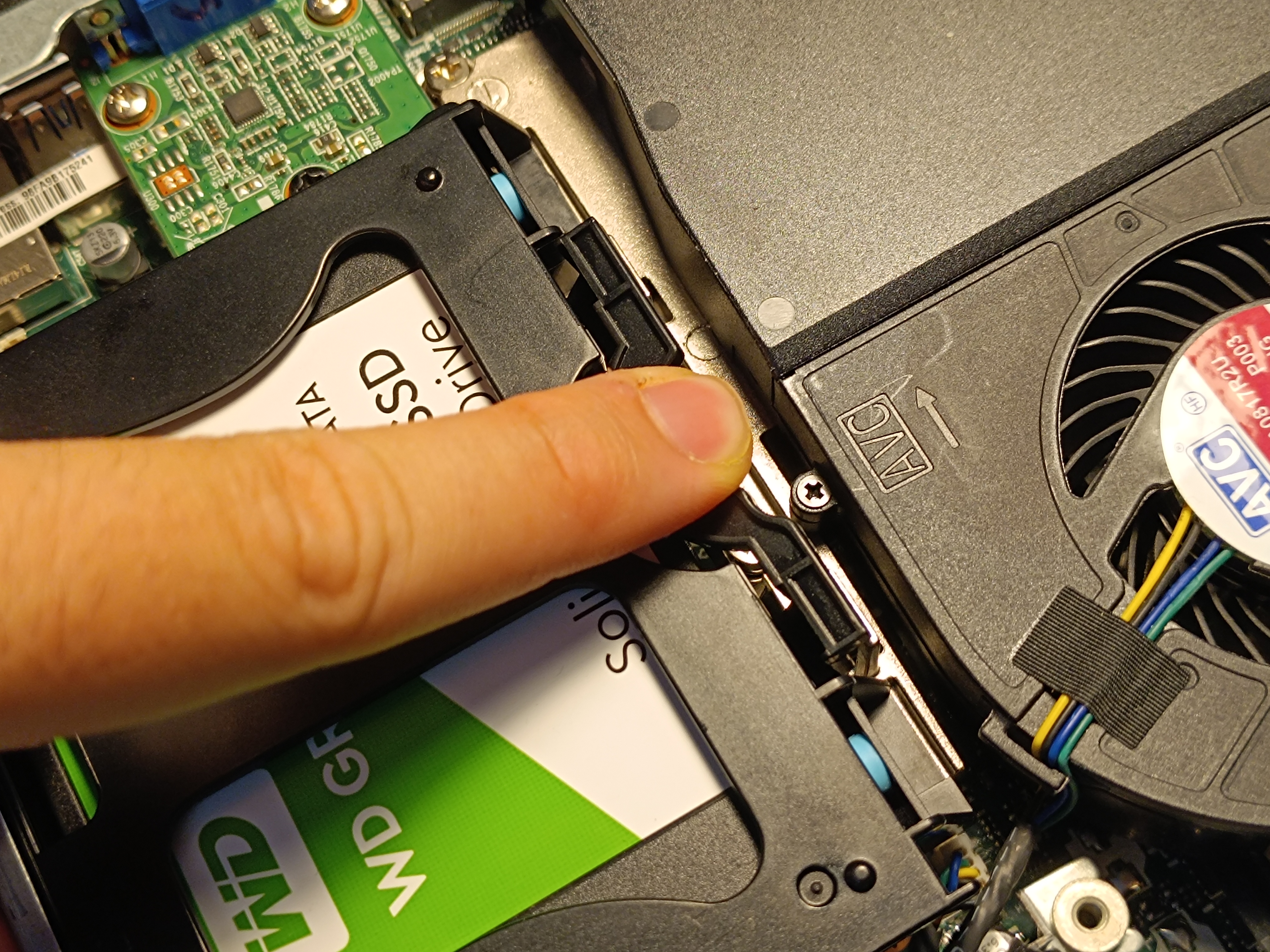

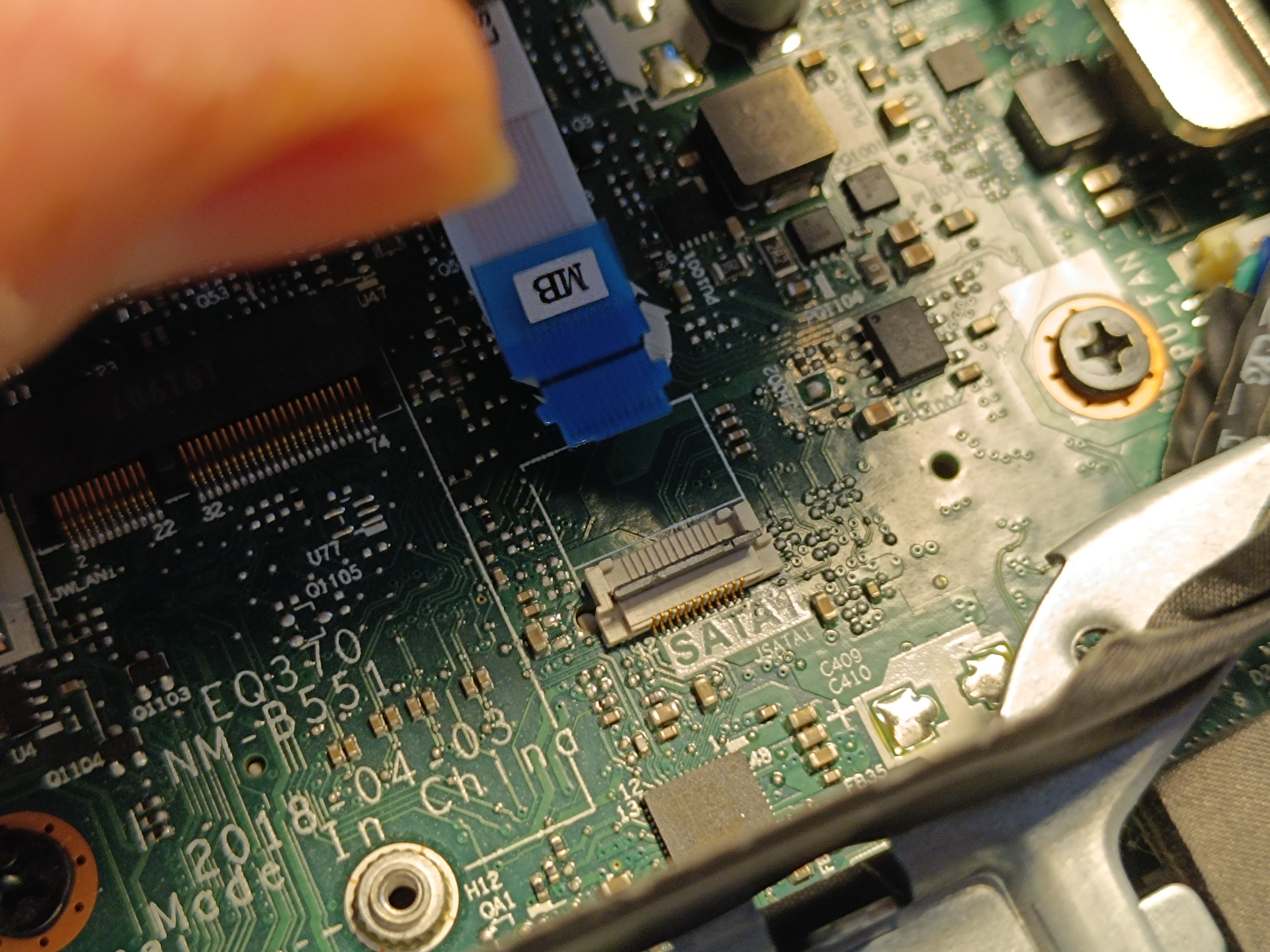

Retrait du rack SSD SATA
Il faut le pincer légèrement sur les côtés pour le déclipser.
Retrait de la sortie VGA et du panneau arrière

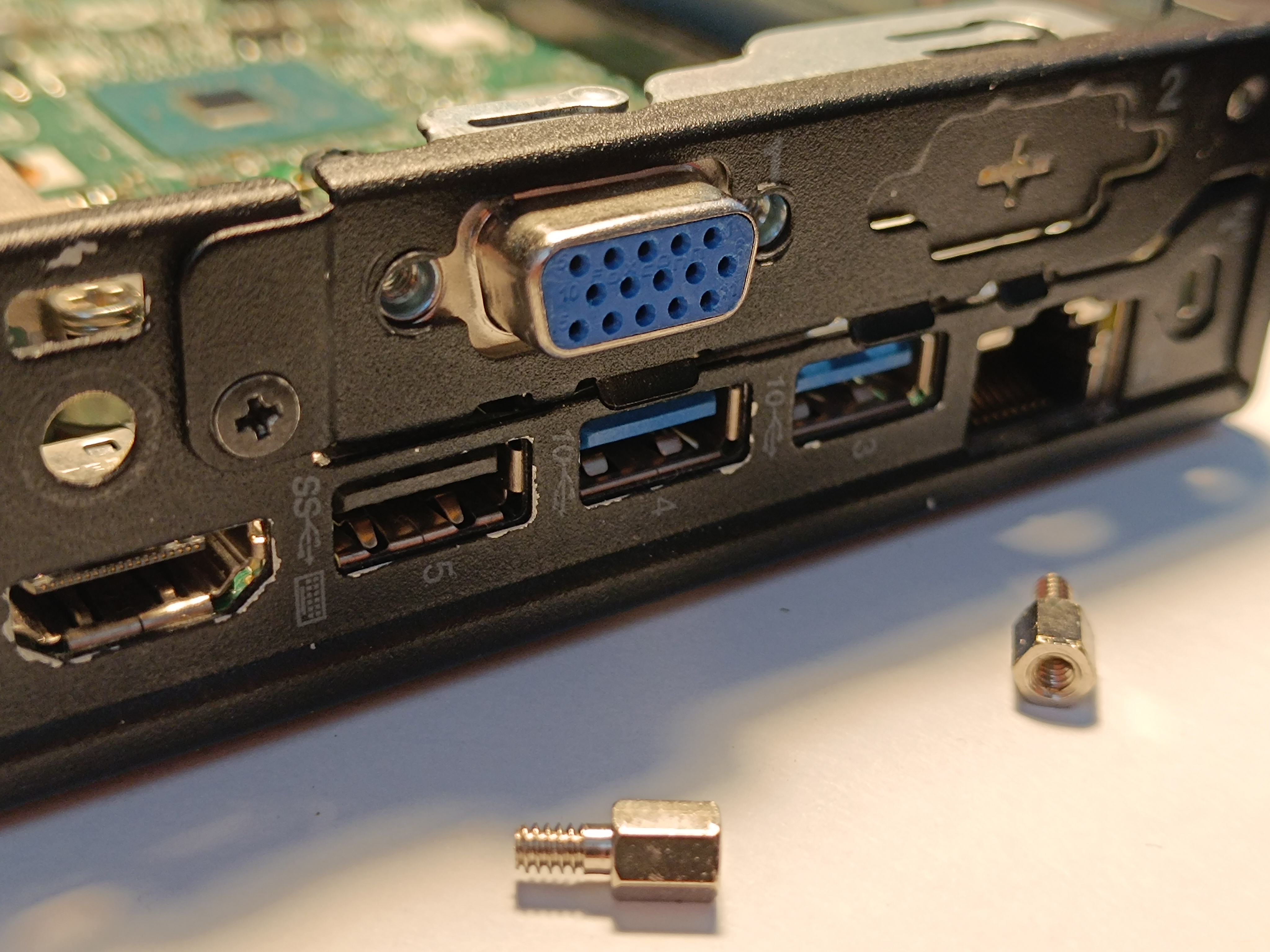

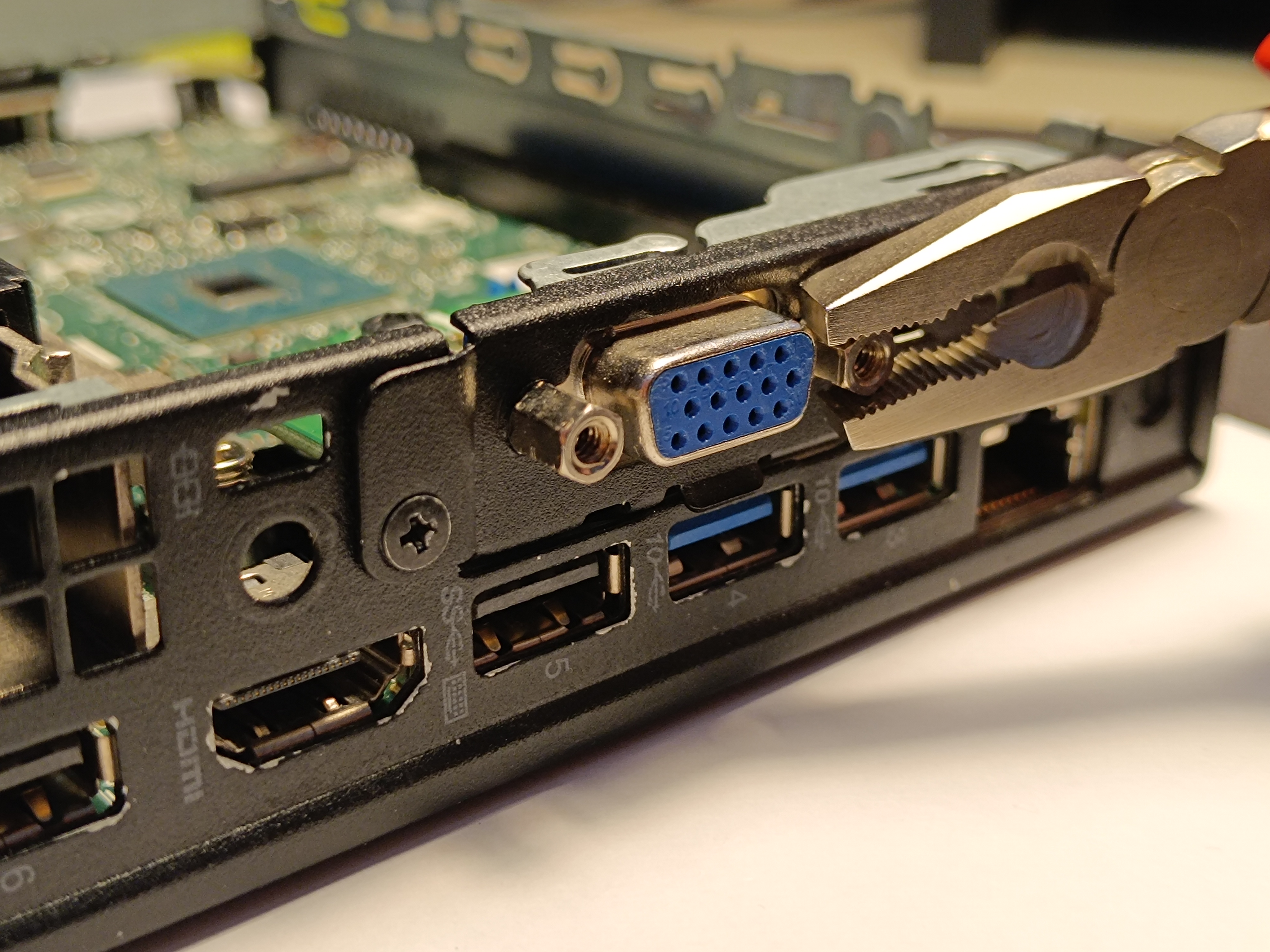

Si vous avez une sortie VGA à l’arrière, il faut la démonter. On commence par desserrer les attaches avec la pince, puis on finit à la main.

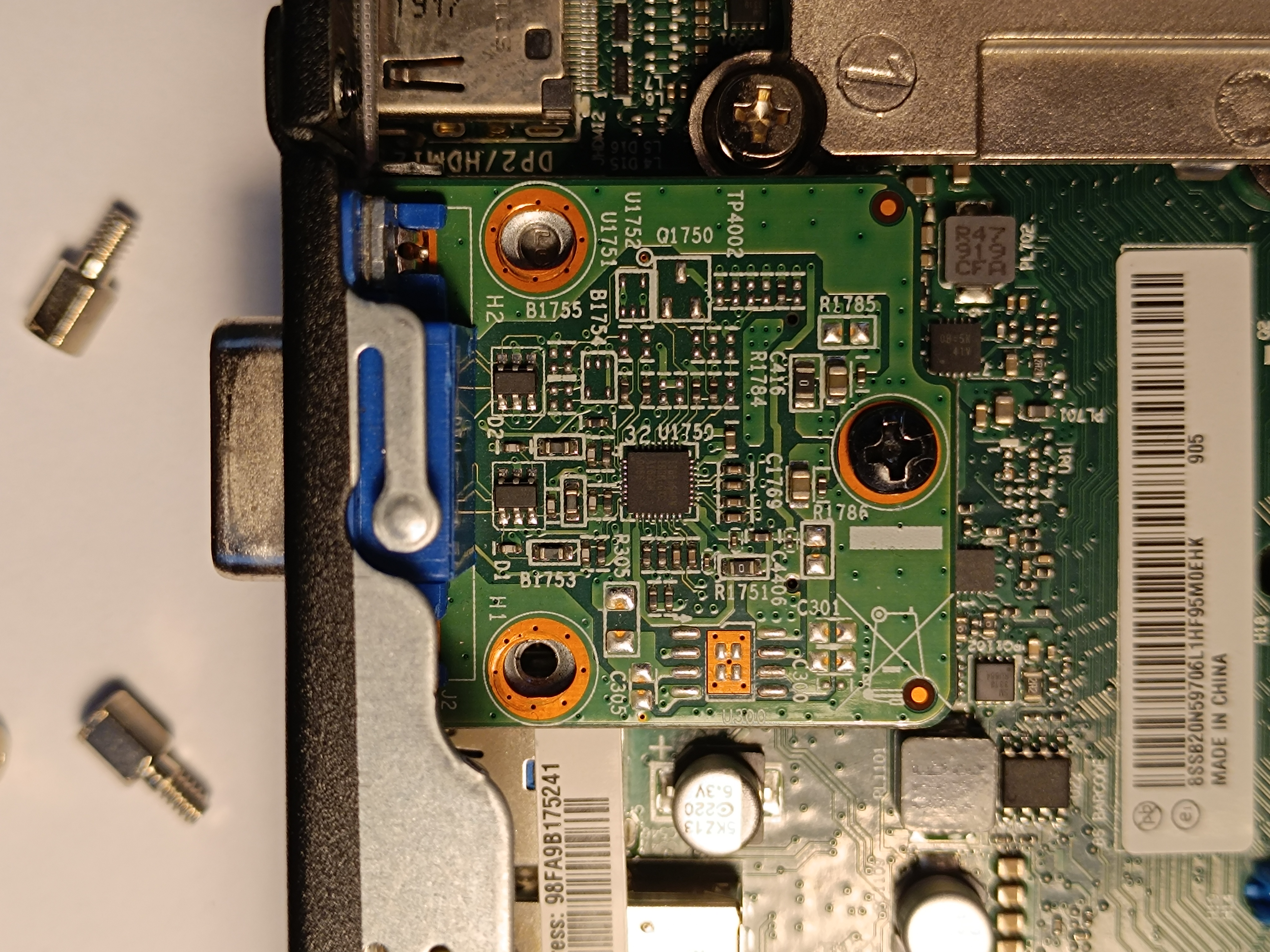

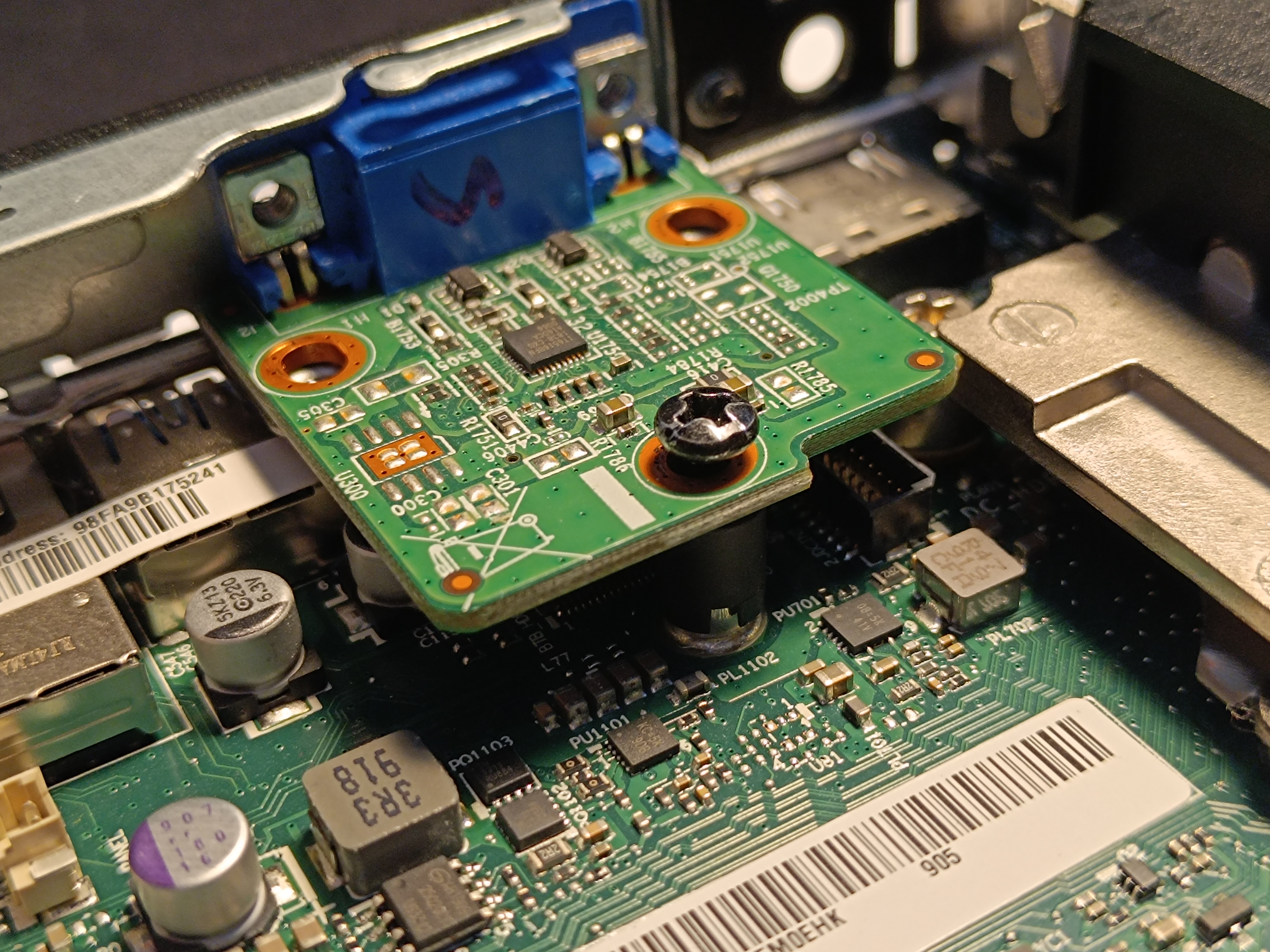

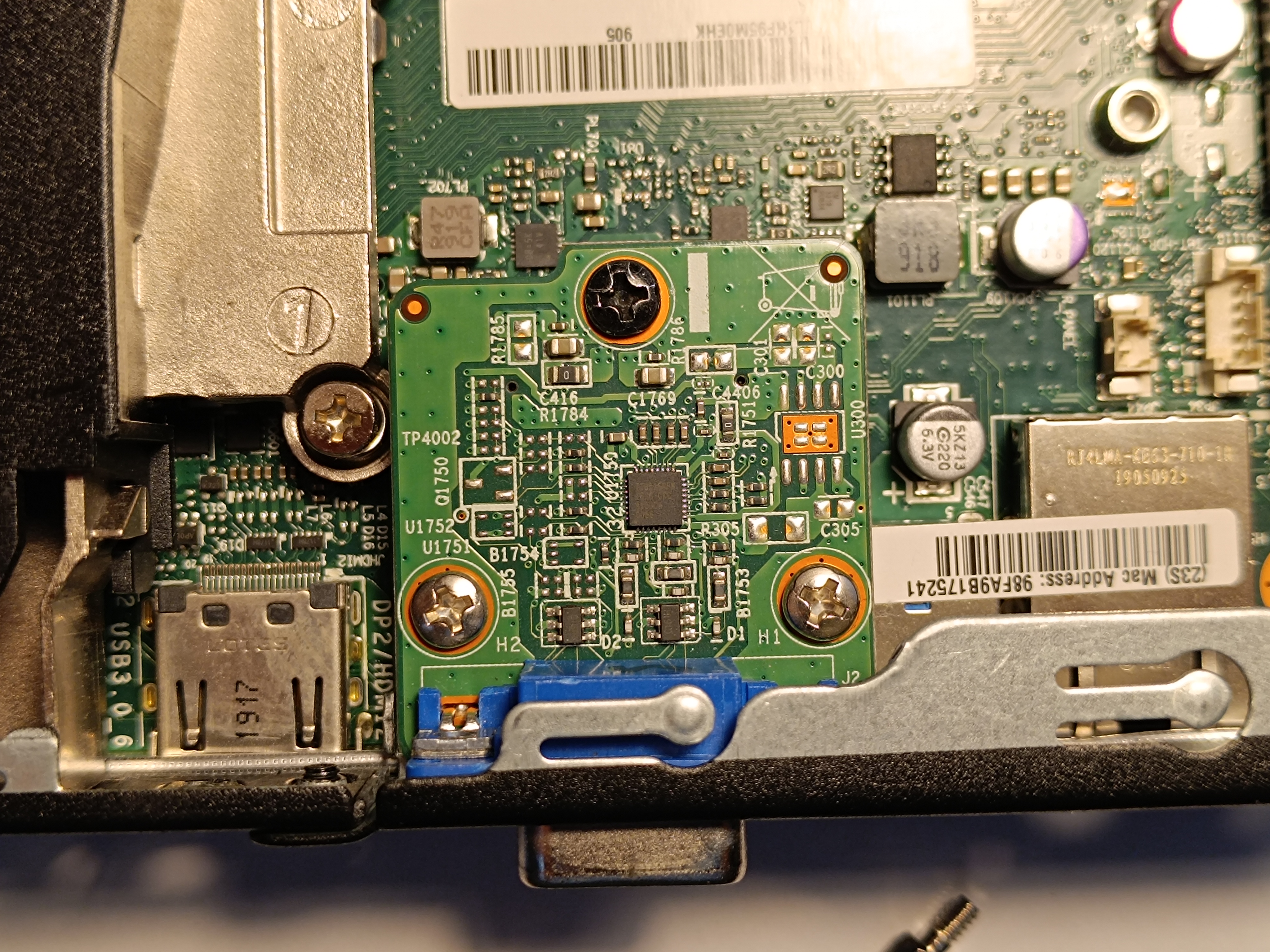

Sur la carte VGA, on trouve trois vis : deux petites et une plus grosse avec un ressort.
La grosse vis ne s’enlève pas complètement : il faut la desserrer juste assez pour relâcher le ressort. Ne surtout pas forcer pour arracher la carte, vous risqueriez de casser ce qu’il y a en dessous.

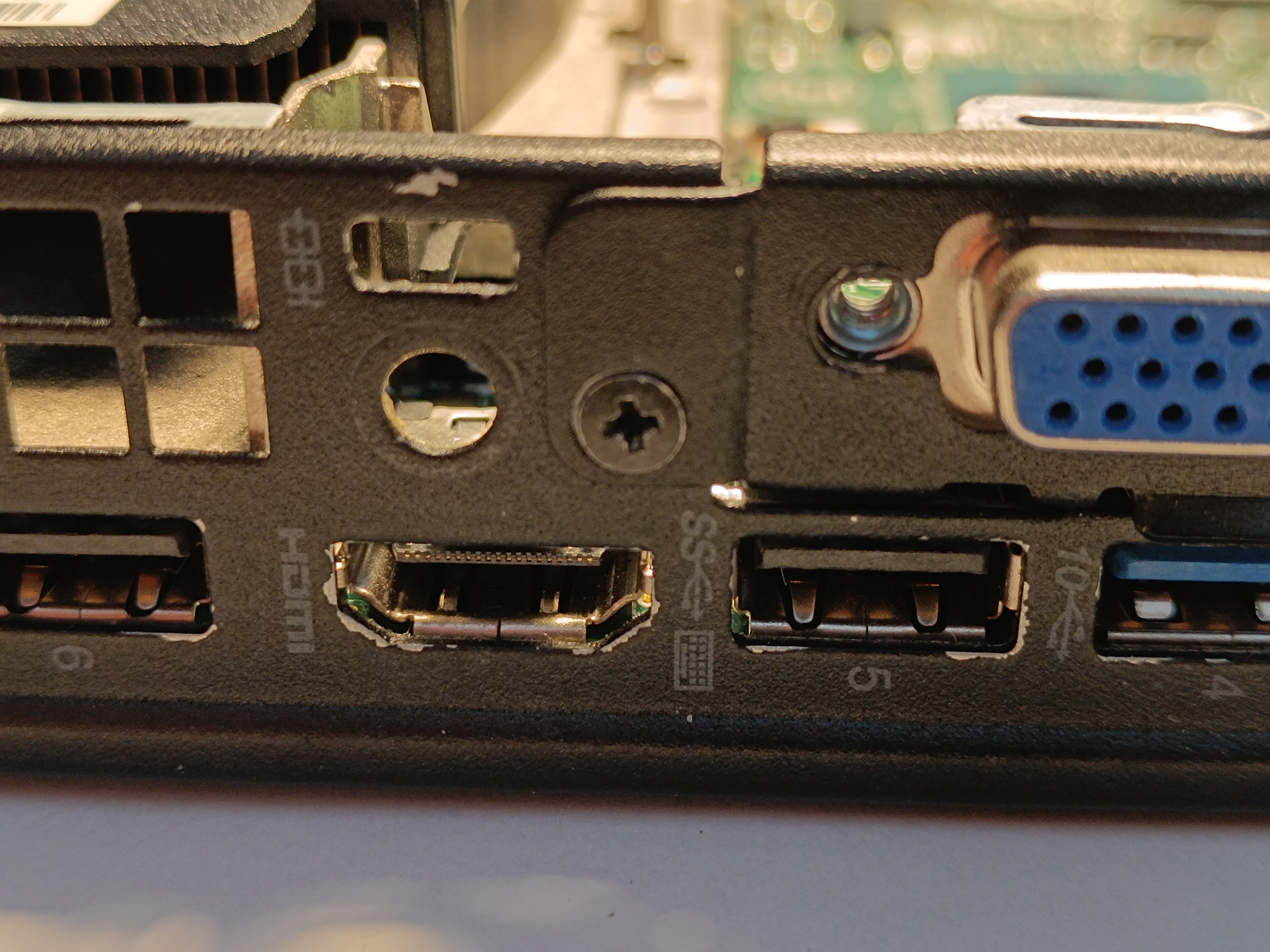

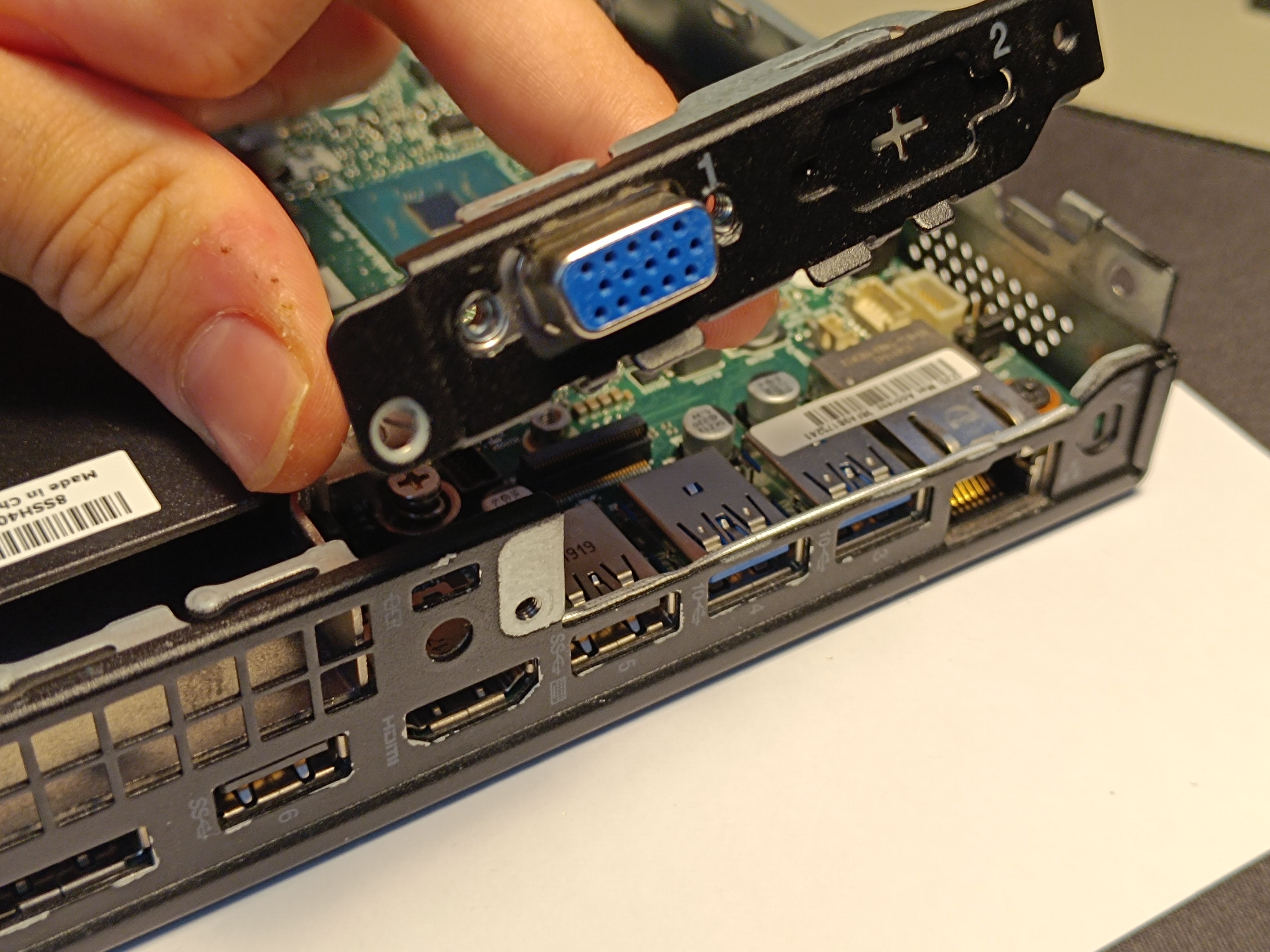

On retire plutôt tout le panneau arrière, qui vient avec la carte VGA. Il suffit de dévisser les deux petites vis aux extrémités.
Gardez bien les petites vis noires, elles serviront pour fixer la nouvelle carte réseau.

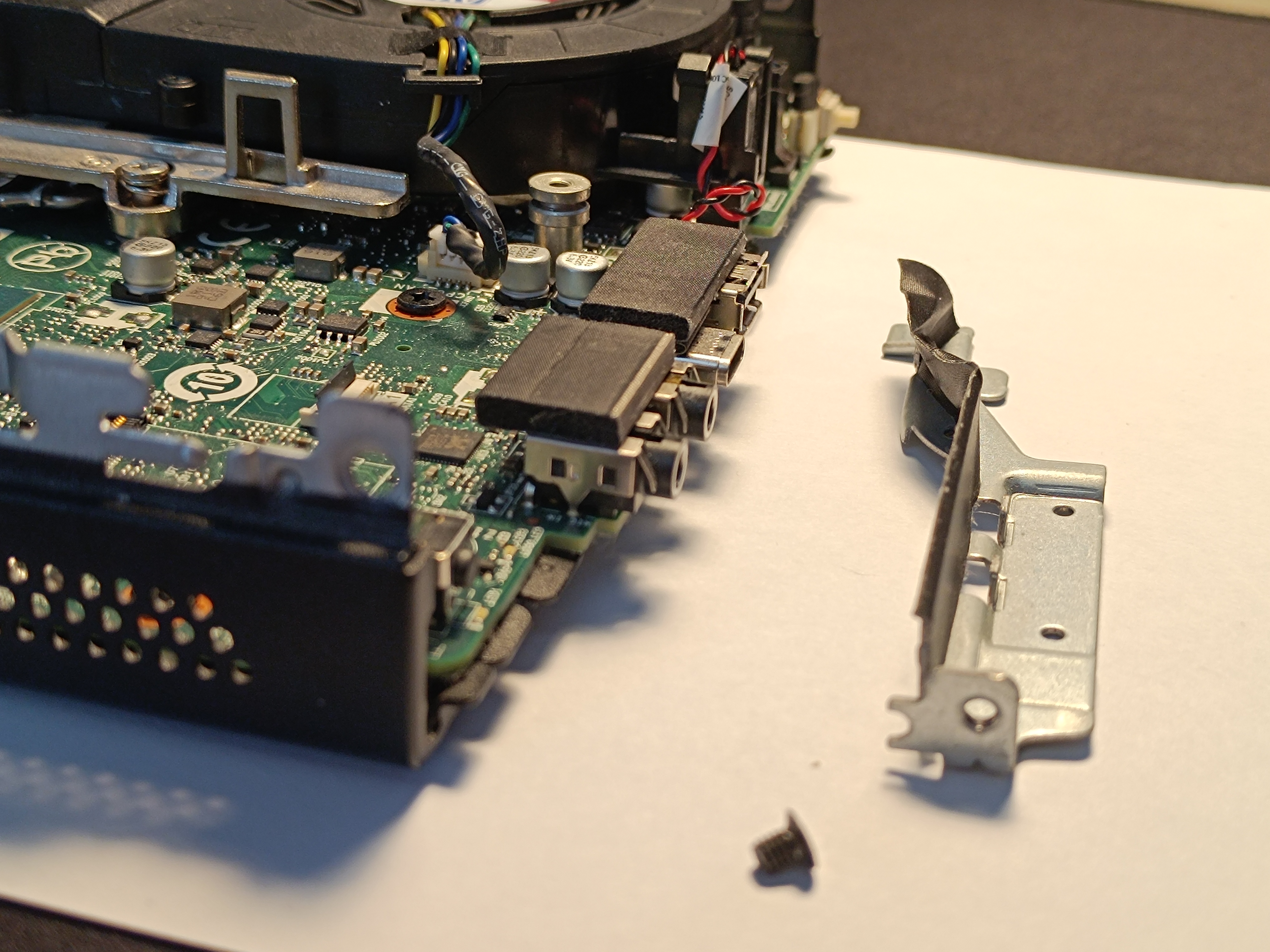

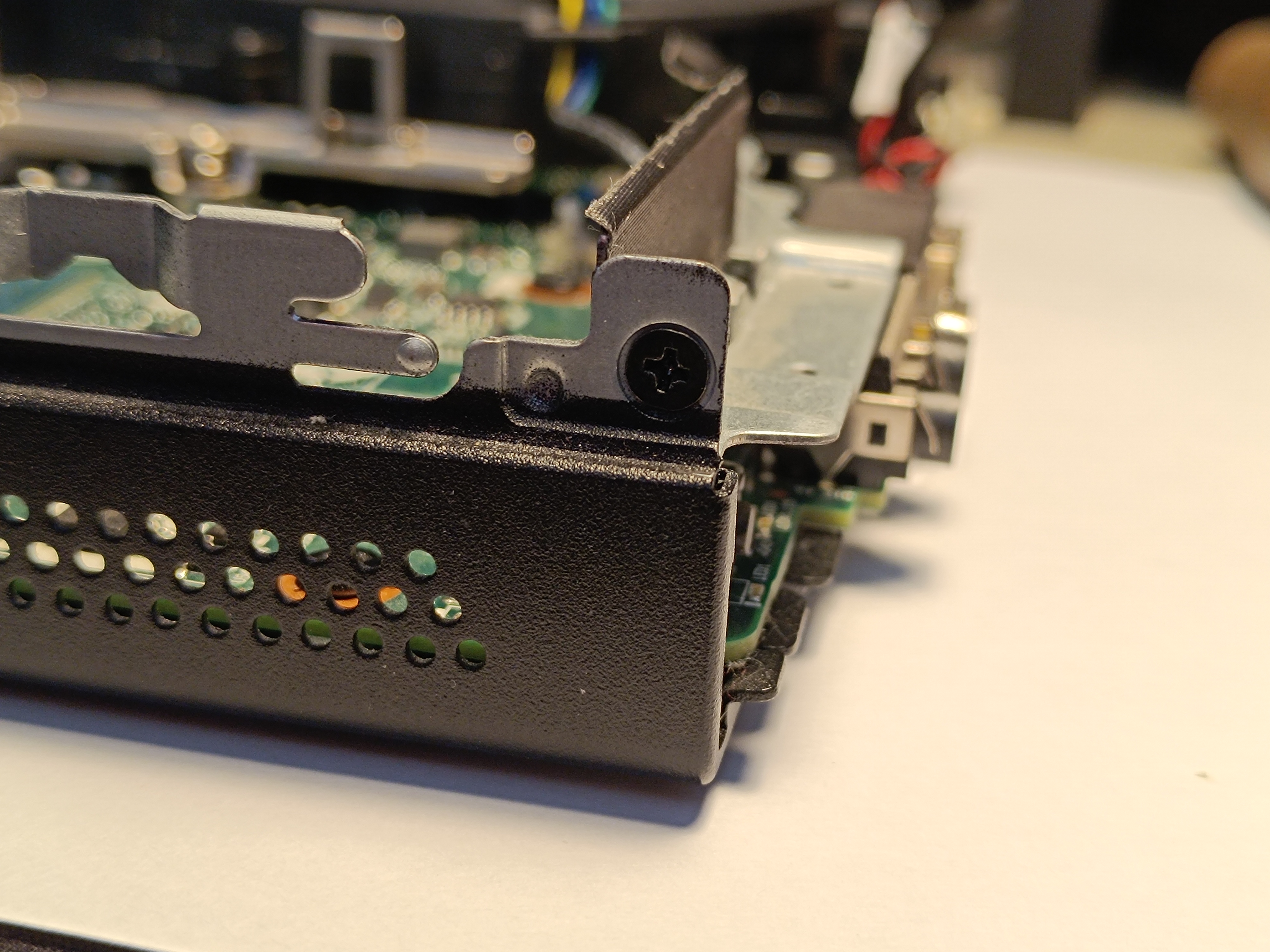

Finalement, l'avant du mini-pc contient un autre cache que l'on vas retirer avec une vis située sur le bord. Le conserver, on le remettras pas la suite.
Installation d’un deuxième stockage NVMe (version bricolée)
Comme je veux un disque pour l’OS et un autre pour les VMs, il me fallait un second stockage. Le problème, c’est que l’emplacement SATA est pris, donc je suis parti sur un petit hack.

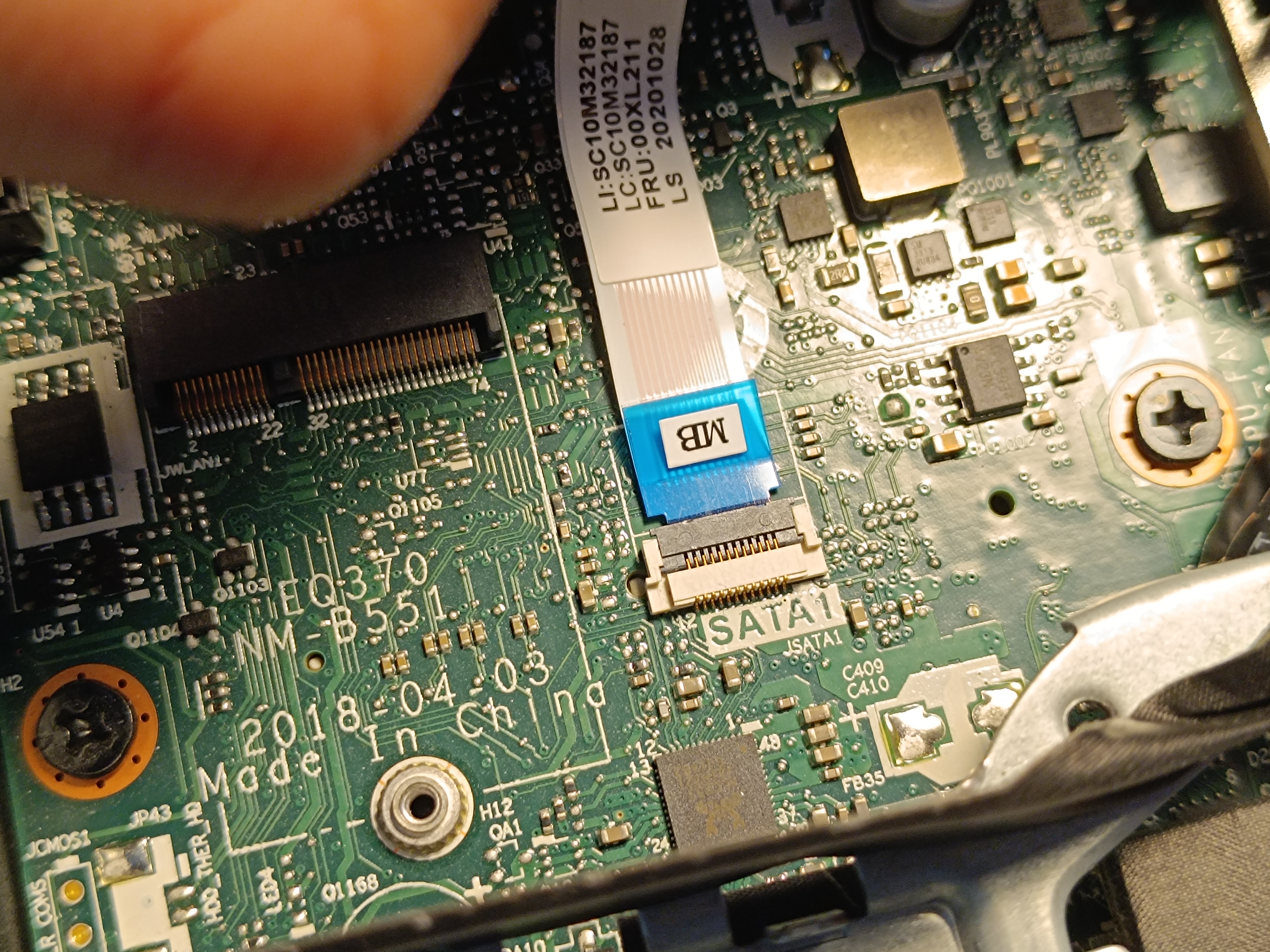

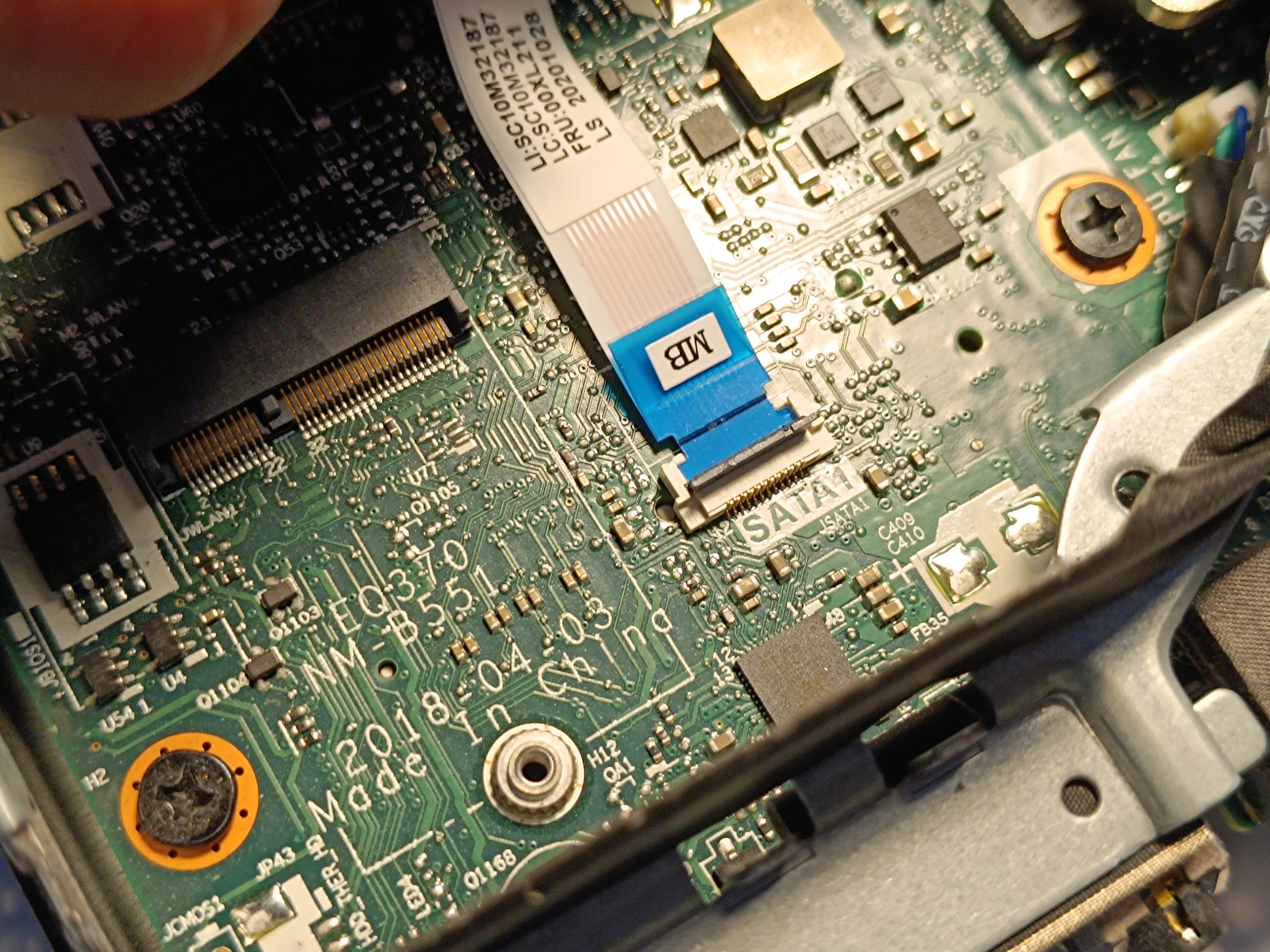

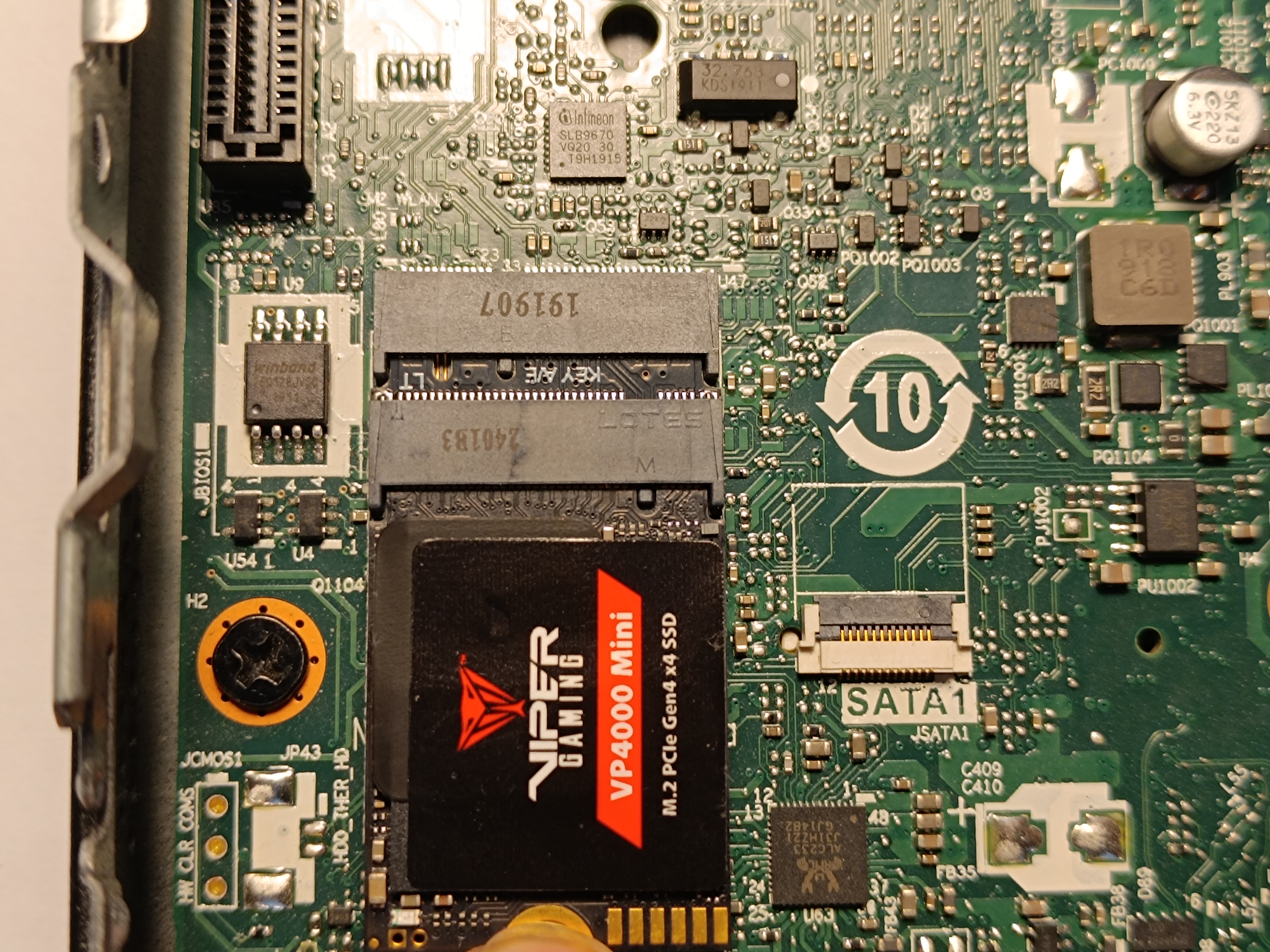

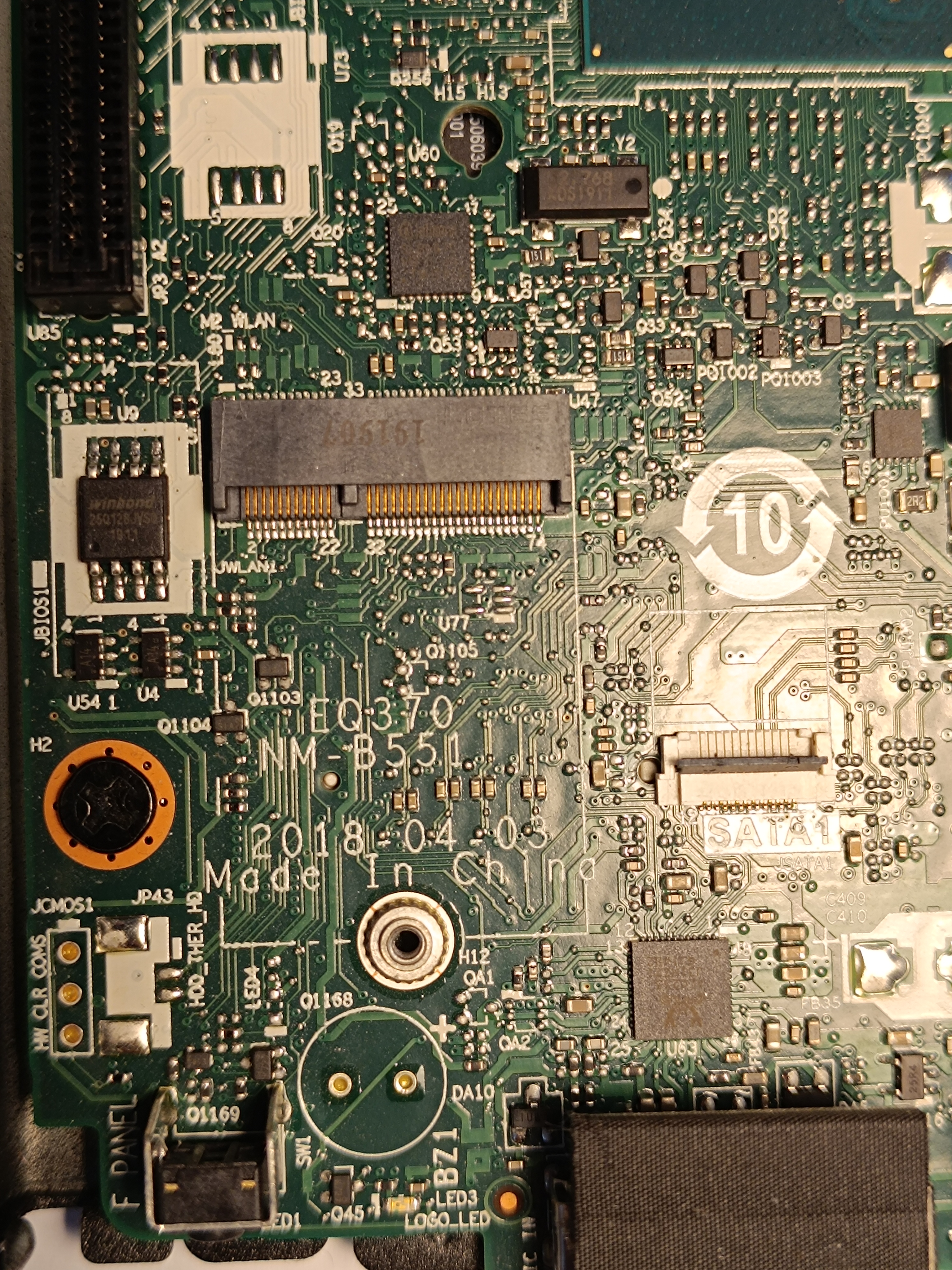

On va utiliser le slot destiné à la carte Wi-Fi, situé à l’avant de la carte mère (juste derrière le cache qu’on a retiré). On y place un adaptateur M.2 Clé A+E vers NVMe.
Mais avant, deux modifications à faire :
-

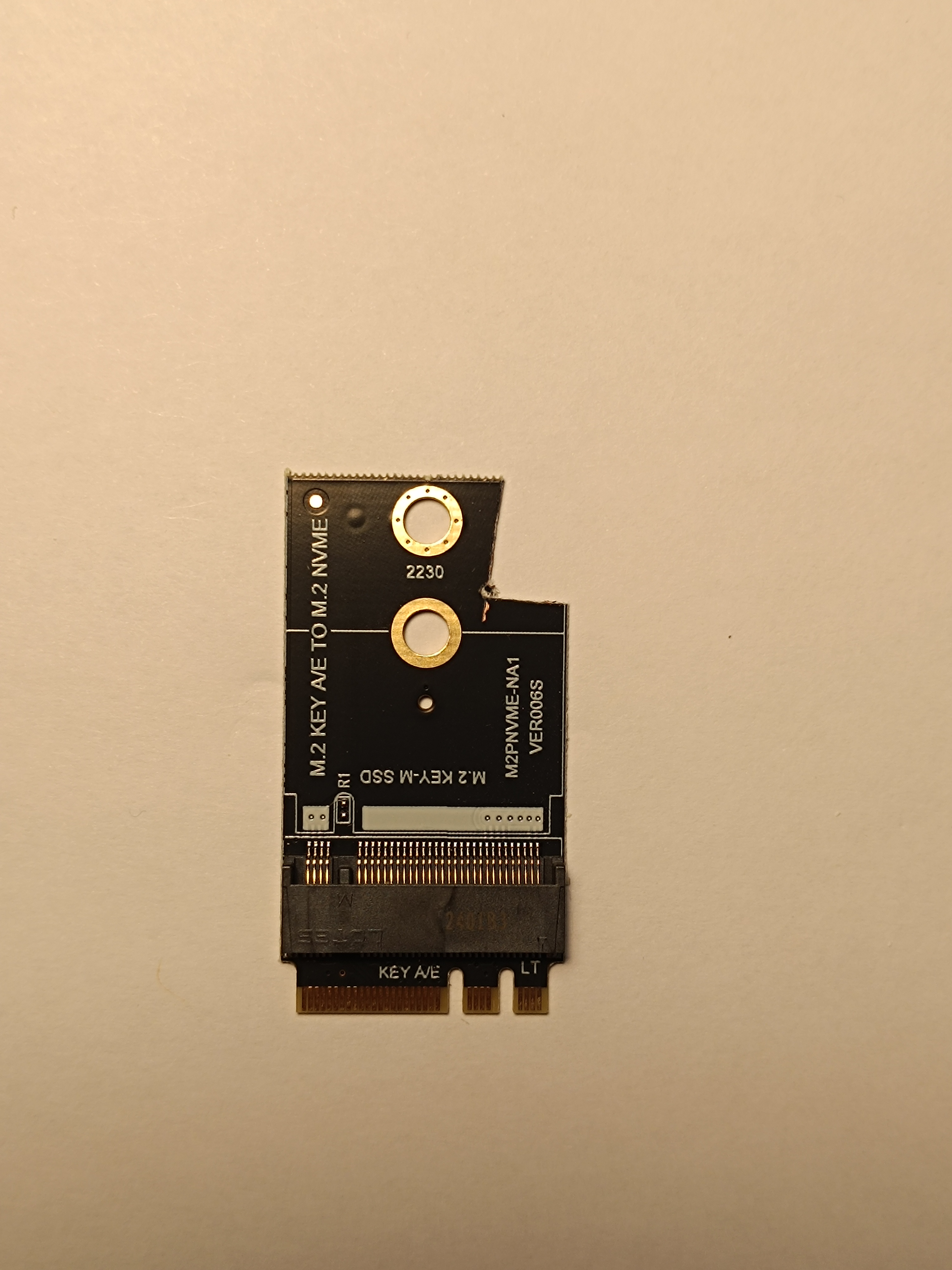

Couper l’adaptateur au niveau de la marque 2230 (l'avant dernier trous sur le modèle acheté)
-
Faire une petite encoche avec une pince coupante sur le côté droit, pour ne pas bloquer contre le bouton poussoir du boîtier.

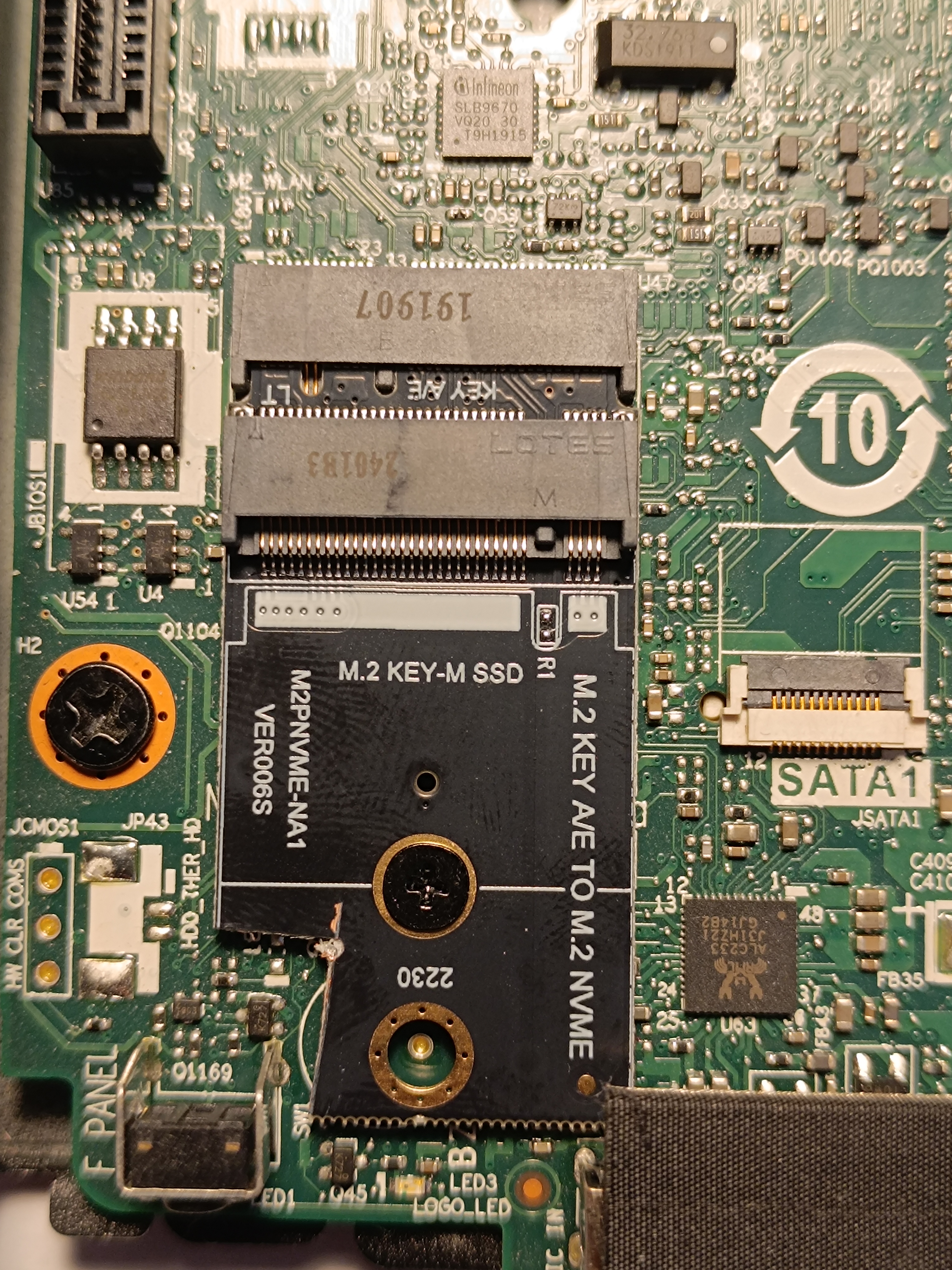

Ensuite, on l’enclenche dans le slot Wi-Fi.
Pas besoin de le visser, il tiendra bien une fois que la carte réseau sera installée grâce une partie en plastique appuyant dessus et le maintenant.

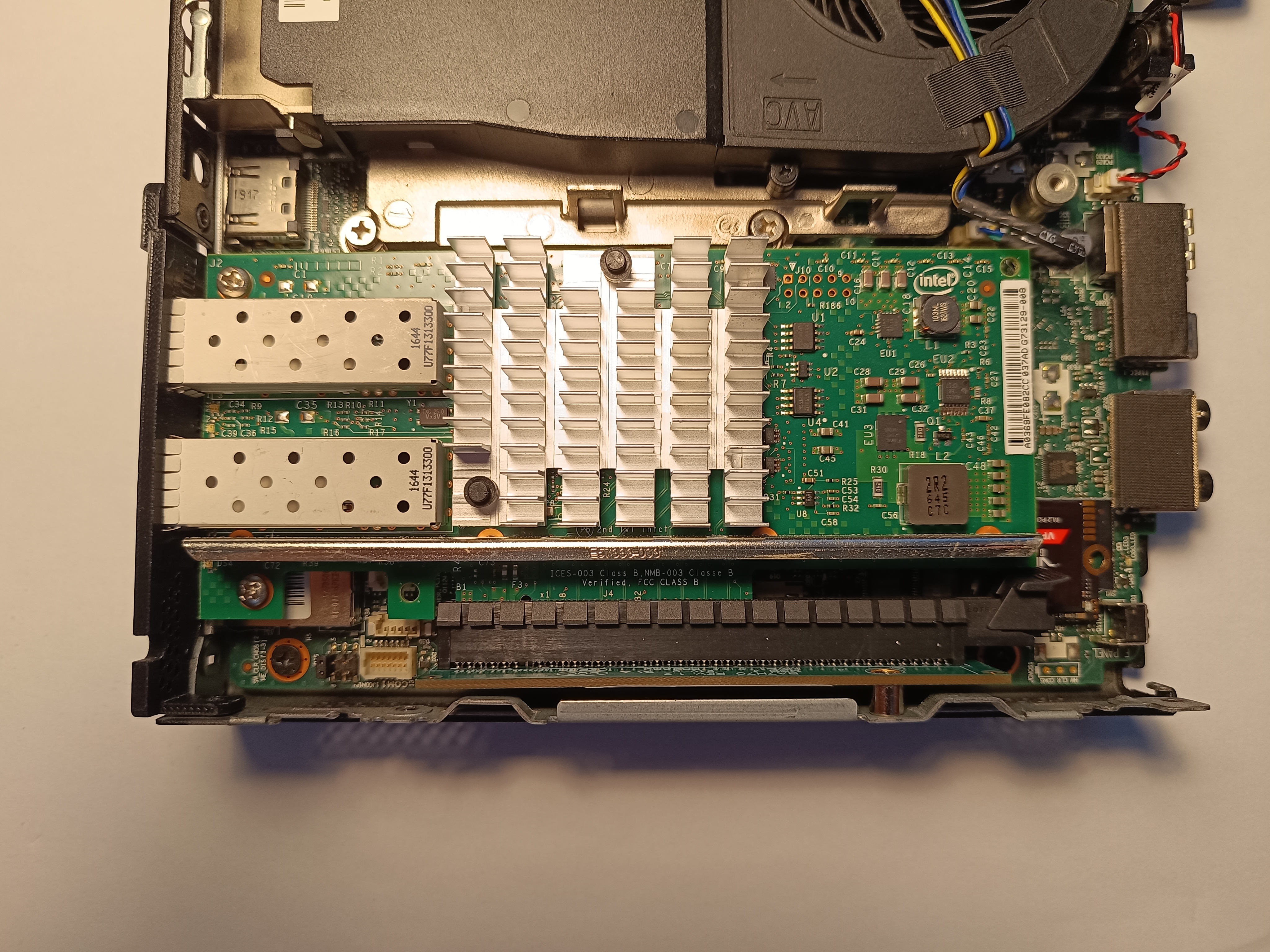

Ajout d’une carte Ethernet 2 x 10G

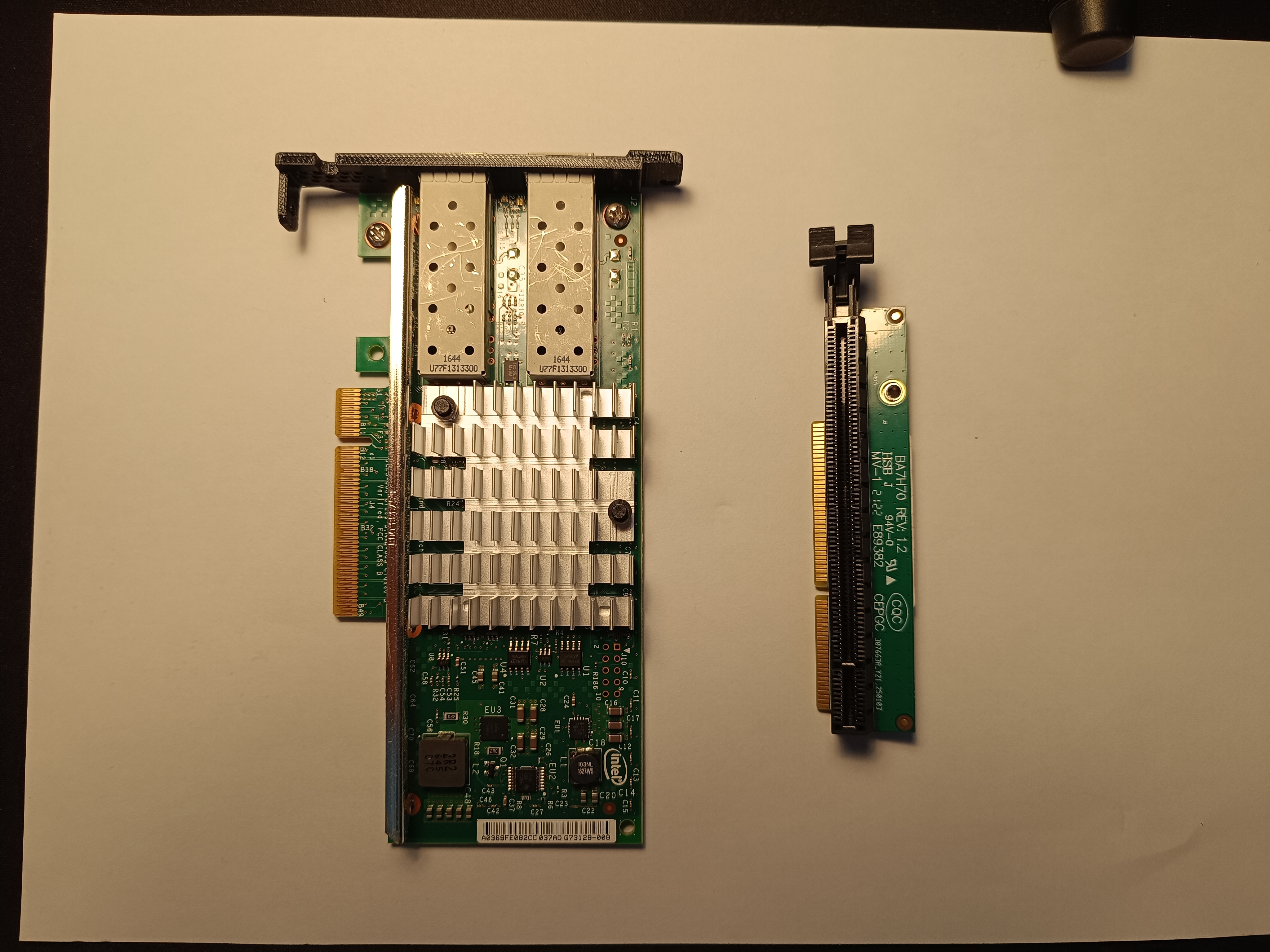

On prépare la carte réseau : on la connecte d’abord à son adaptateur PCIe.
J’ai aussi clipsé la façade imprimée en 3D adaptée à ce montage. Ensuite, on insère doucement la carte dans l’interface PCIe, jusqu’à entendre un petit clic.
Il faut vérifier que les pas de vis coincides pour être sûr d'avoir assez enfoncé la carte.

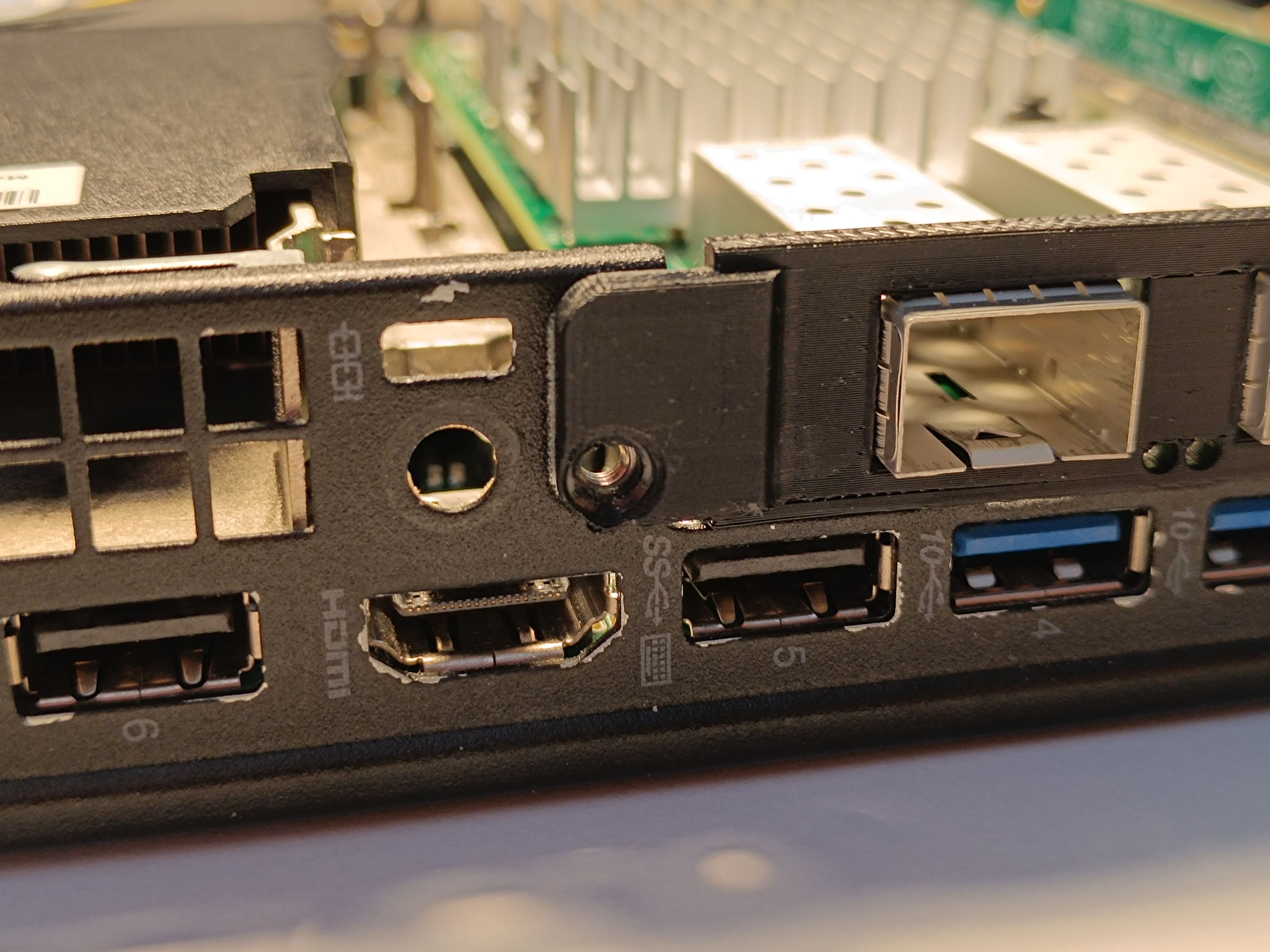

On utilise alors les vis noires récupérées tout à l’heure pour fixer solidement la carte et on peut enfin remettre le cache avant qu’on avait retiré.
Enfin, on remet le cache avant du mini-pc.
Ajout du ventilateur de refroidissement

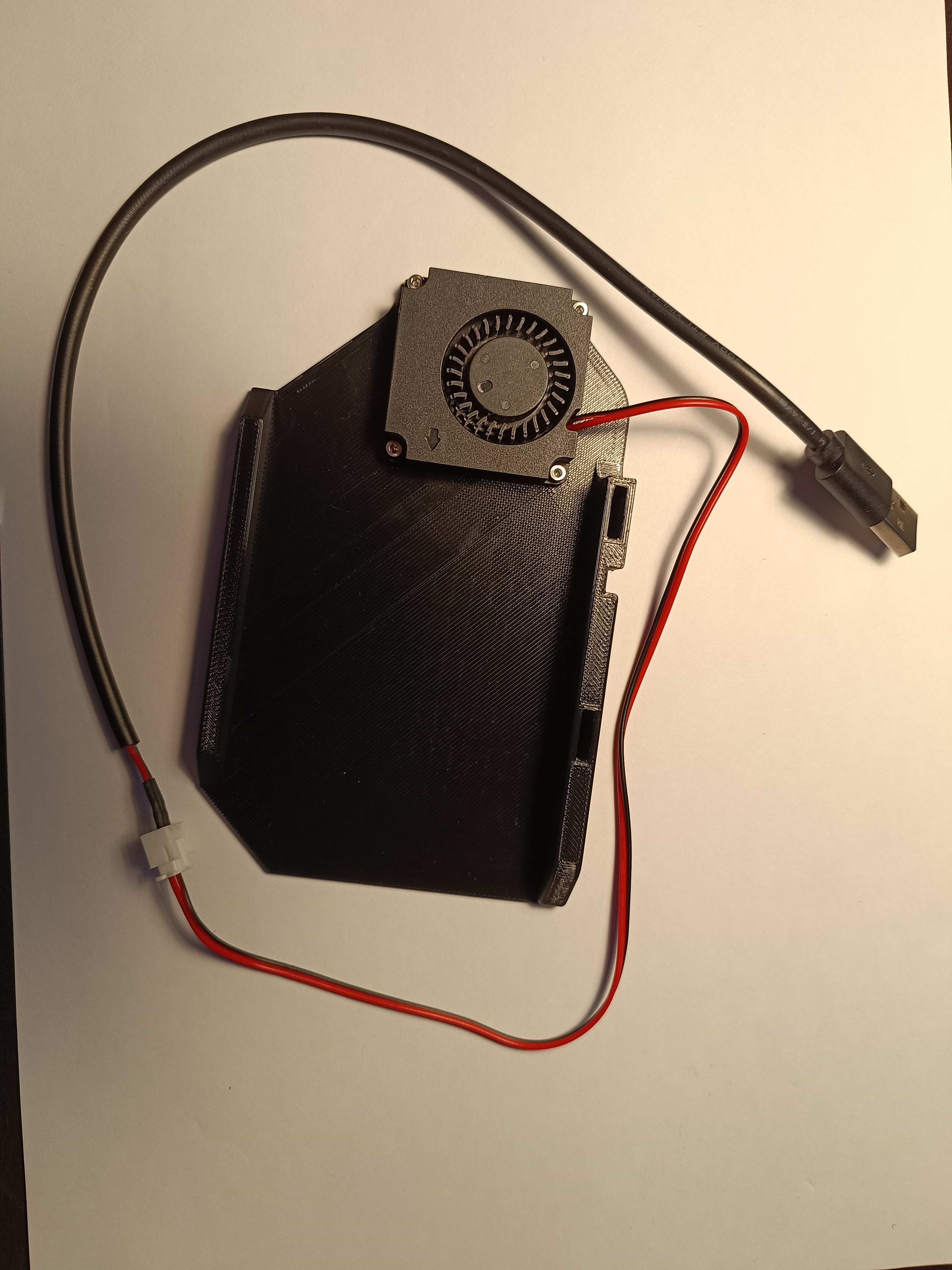

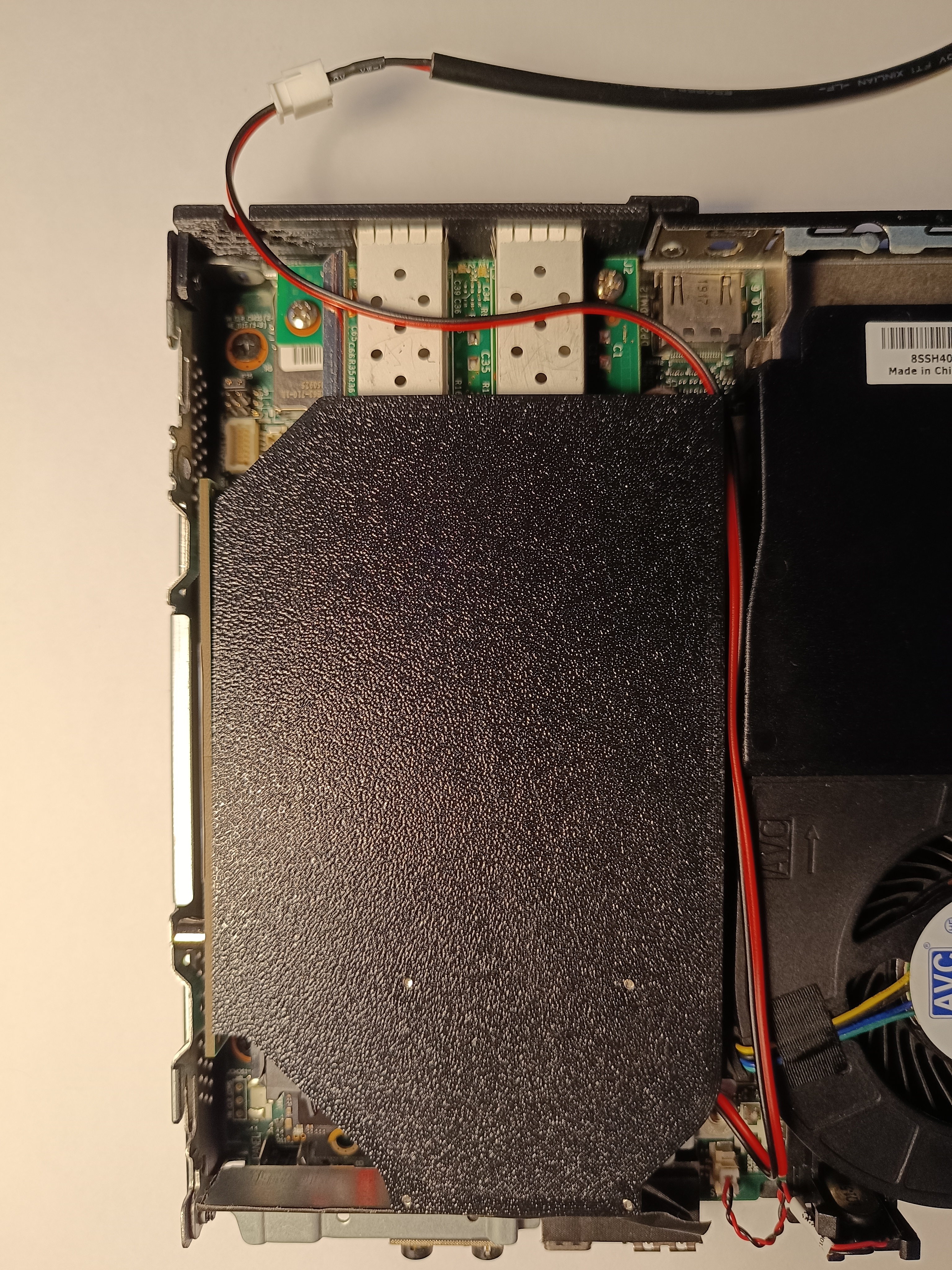

Dernière étape : installer un petit ventilateur alimenté en USB pour refroidir la carte réseau.
Le ventilo se clipse autour de la carte, et son câble passe sur le bord du boîtier jusqu’à ressortir à l’arrière.

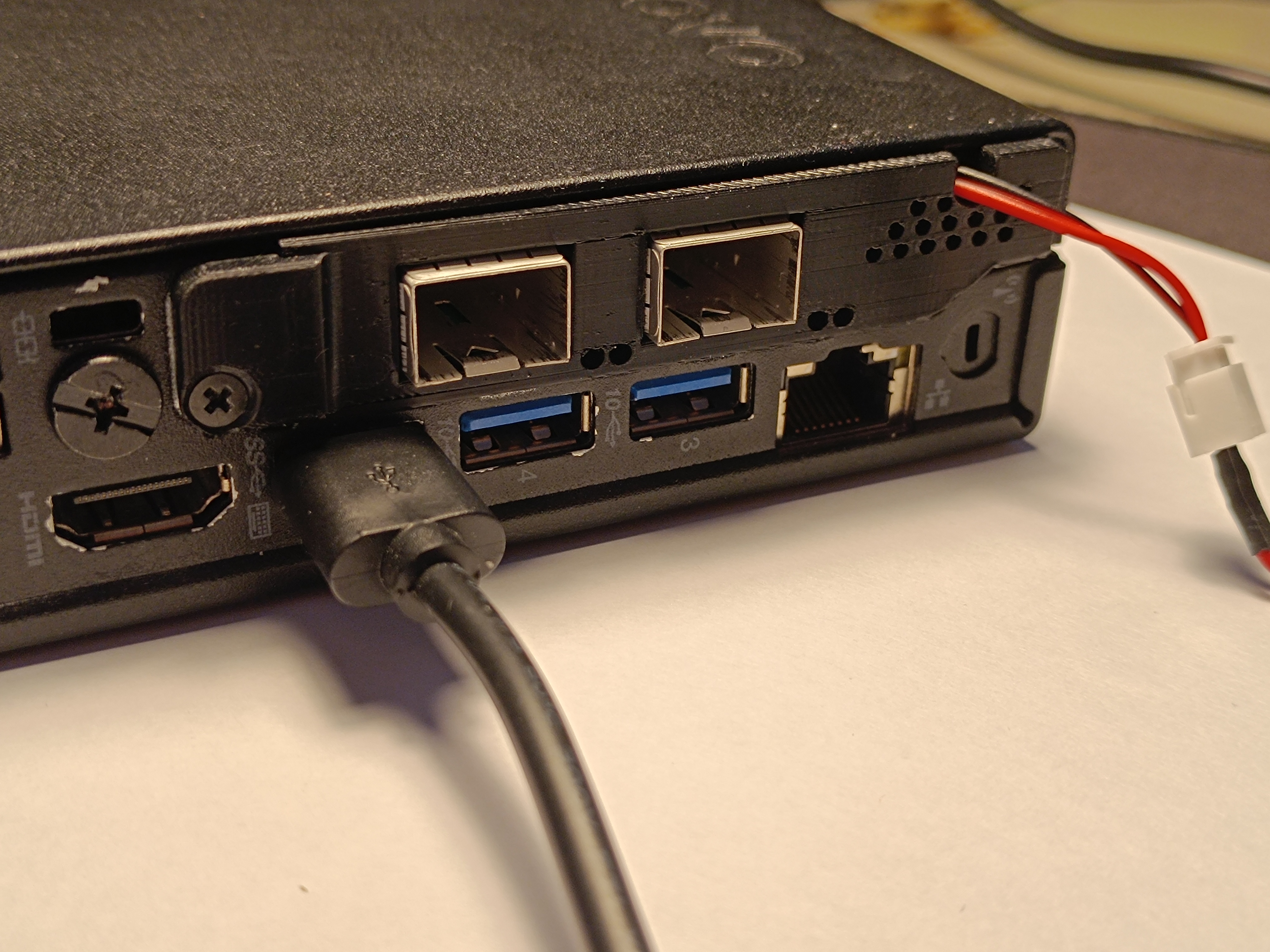

On remet le capot, on branche le ventilo à un port USB arrière… et voilà !
Ca paye pas de mine sur l'arrière mais ça fait le taf pour garder la carte au frais.
Je détaillerais l'installation et la configuration système dans un prochain post dédié au self-hosting
